角式波纹管截止阀

角式波纹管截止阀采用双重的密封设计(波纹管+填料)若波纹管失效,角式波纹管截止阀阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;角式波纹管截止阀坚固耐用的波纹管密封设计,保证阀杆的零泄漏,提供无需维护的条件。

角式波纹管截止阀 产品参数

产品型号: WJ41H
连接方式: 法兰RF、FF、RJ、TG、MFM
结构形式: 角式
驱动方式: 手动,电动,气动
产品口径: DN15~150
公称压力: PN1.6~6.4
阀门材质: WCB、SUS304、SUS316

一、角式波纹管截止阀应用范围:

角式波纹管截止阀适用于石油、化工、制药、化肥、电力等行业的各种工况管路上,用于切断或接通管路介质。

二、角式波纹管截止阀结构特点:
1.双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免。
2.
结构合理、密封可靠、性能优良、造型美观。
3.
没有流体损失,降低能源损失,提高工厂设备安全。
4.
密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长,减少维修次数,降低经营成本。
5.
坚固耐用的波纹管密封设计,保证阀杆的零泄漏,提供无需维护的条件。
6.
截止阀阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;
7.
阀杆升降位置指示更直观。

三、角式波纹管截止阀制造标准:

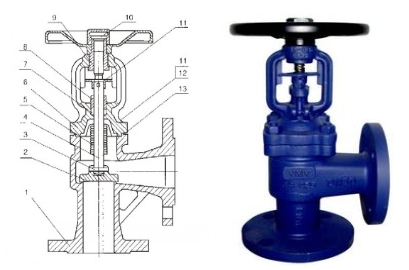

 角式波纹管截止阀结构

制造标准:DIN3356

结构长度:DIN3202

法兰标准:DIN2543-2545

对焊口标准:DIN3239

试验标准:DIN3230

四、角式波纹管截止阀压力试验:

公称压力

1.6Mpa

2.5Mpa

4.0Mpa

(nominal pressure)

密封试验(seal test)

1.8MPa

2.8MPa

4.4MPa

壳体强度(shell)

2.4MPa

3.6MPa

6.0MPa

适用温度

300

(suitabletemprature)

五、角式波纹管截止阀特点:

双层波纹管(double walls bellow seal)

维修方便(maintenance-free)

波纹管密封阀杆(spindle with bellow seal)

双重密封(secondary sealing)

位置指示(position indicator)

无升降手轮(non-rising handwheel)

六、角式波纹管截止阀用途:

工业(industry)

电站(power station)

废气净化厂(flue gas puerification plant)

天然气(gas supply)

真空装置(vacuum facilities)

(ammonia)

热水(hot water)

冷冻系统(cllling&freezing systme)

加热设备(heating technology)

蒸汽系统(steam system)

七、角式波纹管截止阀主要零件材料及性能

零件名称

阀体 body

阀盖 bonnet

阀杆 stem

阀瓣 disc

密封面

填料 paking

parta name

sealing face

GS-C25

GS-C25

GS-C25

13Cr

2Cr13

2Cr13

柔性石墨

STL

GRAPHITE

304

CF8

CF8

304

304

304

柔性石墨

GRAPHITE

STL

PTFE

316

CF8M

CF8M

316

316

316

柔性石墨

GRAPHITE

STL

PTFE

304L

Cf3

CF3

316

304L

304L

柔性石墨

GRAPHITE

STL

PTFE

316L

CF3M

CF3M

316

316L

316L

柔性石墨

GRAPHITE

STL

PTFE

角式波纹管截止阀,角式波纹管截止阀尺寸,角式波纹管截止阀结果图

八、角式波纹管截止阀连接尺寸

Size

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

PN16

90

95

100

105

115

125

145

155

175

200

225

275

325

375

425

475

PN25

90

95

100

105

115

125

145

155

175

200

225

275

325

375

425

475

PN40

90

95

100

105

115

125

145

155

175

200

225

275

325

375

425

475

H

PN16

185

188

250

275

303

310

337

425

435

500

554

718

815

932

992

1205

PN25

185

188

250

275

303

310

337

425

435

500

554

718

815

932

992

1205

PN40

185

188

250

275

303

310

337

425

435

500

554

718

815

932

992

1205

W

PN16

120

120

140

140

160

180

180

200

250

300

300

400

520

550

600

650

PN25

120

120

140

140

160

180

180

200

250

300

300

400

520

550

600

650

PN40

120

120

140

140

160

180

180

200

250

300

300

400

520

550

600

650

九、角式波纹管截止阀型号编制说明

WJ

4

1

H

16

 C

代号

执行机构

连接形式

结构形式

密封材质

公称压力

阀体材质

WJ

角式波纹管截止阀

0:电磁动

1:内螺纹

1:直通流道

X:橡胶

10:1.0MPa

C:铸钢

3:蜗轮

2:外螺纹

2Z形流道

F:四氟

16:1.6MPa

P304

6:气动

3:不同连接

3:三通流道

W:阀体加工

10K:日标

R316

7:液动

4:法兰

4:角式流道

HCr13不锈钢

150Lb美标

RL316L

9:电动

6:焊接

5:直流流道

Y:硬质合金

A:

无:手动

7:对夹

6:直通流道

 B: 巴氏合金

T:铜

8:卡箍

7:角式流道

J: 衬胶

Q:球墨铸铁

9:卡套

 M:蒙乃尔合金

注:①角式波纹管截止阀产品名称与型号②角式波纹管截止阀口径③角式波纹管截止阀是否带附件以便我们的为您正确选型。若已经由设计单位选定角式波纹管截止阀型号,请按角式波纹管截止阀型号直接向我们沃托阀门销售部订购。
