阀门型号编制方法,机械工业部标准阀门型号编制方法

机械工业部标准阀门型号编制方法

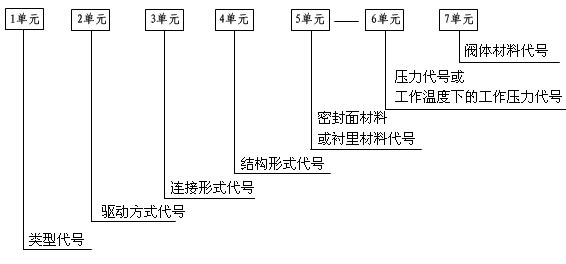

阀门型号通常由阀门类型代号、阀门驱动方式代号、阀门连接形式代号、阀门结构形式代号、阀门公称压力代号、阀门密封面材料代号、阀体材料代号七单元组成。阀门型号的标准化对阀门的设计、选用、经销,提供了方便。当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。
阀门代号,阀门型号,阀门型号编制方法,机械工业部标准阀门型号编制方法

一单元:阀门类型代号

类型

安全阀

蝶阀

隔膜阀

止回阀
底阀

截止阀

节流阀

排污阀

球阀

疏水阀

柱塞阀

旋塞阀

减压阀

闸阀

代号

A

D

G

H

J

L

P

Q

S

U

X

Y

Z

当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按下表的规定。

第二功能作用名称

代号

第二功能作用名称

代号

保温型

B

排渣型

P

低温型

Da

快速型

Q

防火型

F

(阀杆密封)波纹管型

W

缓闭型

H

低温型指允许使用温度低于-46℃以下的阀门。

二单元:阀门传动方式代号

传动
方式

电磁动

电磁-液动

-液动

蜗轮

正齿轮

伞齿轮

气动

液动

-液动

电动

手柄
手轮

代号

0

1

2

3

4

5

6

7

8

9

无代号

安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示;
对于气动或液动机构操作的阀门:常开式用6K,7K表示;常闭式用6B7B表示;
防爆电动装置的阀门用9B表示。

三单元:阀门连接型式代号

连接方式

内螺纹

外螺纹

两不同连接

法兰

焊接

对夹

卡箍

卡套

代号

1

2

3

4

6

7

8

9

四单元:阀门结构型式代号
阀门结构形式用阿拉伯数字表示,按下表规定。

闸阀结构形式代号

结构形式

代号

阀杆升降式
(明杆)

楔式闸板



0

刚性闸板



1



2

平行式闸板



3



4

阀杆非升降式
(暗杆)

楔式闸板



5



6

平行式闸板



7



8

截止阀、节流阀和柱塞阀结构形式代号

结构形式

代号

结构形式

代号

阀瓣非平衡式

直通流道

1

阀瓣平衡式

直通流道

6

Z形流道

2

角式流道

7

三通流道

3

角式流道

4

直流流道

5

球阀结构形式代号

结构形式

代号

结构形式

代号



直通流道

1



直通流道

7

Y形三通流道

2

四通流道

6

L形三通流道

4

T形三通流道

8

T形三通流道

5

L形三通流道

9

半球直通

0

蝶阀结构形式代号

结构形式

代号

结构形式

代号





0

非密封型



5

中心垂直板

1

中心垂直板

6



2



7



3



8

连杆机构

4

连杆机构

9

隔膜阀结构形式代号

结构形式

代号

结构形式

代号

屋脊流道

1

直通流道

6

直流流道

5

Y形角式流道

8

旋塞阀结构形式代号

结构形式

代号

结构形式

代号

填料密封

直通流道

3



直通流道

7

T形三通流道

4

T形三通流道

8

四通流道

5

止回阀结构形式代号

结构形式

代号

结构形式

代号

升降式阀瓣

直通流道

1

旋启式阀瓣

单瓣结构

4

立式结构

2

多瓣结构

5

角式流道

3

双瓣结构

6

蝶形止回式

7

安全阀结构形式代号

结构形式

代号

结构形式

代号

弹簧载荷弹簧密封结构

带散热片全启式

0

弹簧载荷弹簧不封闭且带扳手结构.

微启式、双联阀

3

微启式

1

微启式

7

全启式

2

全启式

8

带扳手全启式

4

杠杆式

单杠杆

2

带控制机构全启式


6

双杠杆

4




9

减压阀结构形式代号

结构形式

代号

结构形式

代号



1

波纹管式

4

弹簧薄膜式

2



5



3

蒸汽疏水阀结构形式代号

结构形式

代号

结构形式

代号

浮球式

1

蒸汽压力式或膜盒式

6

浮桶式

3

双金属片式

7

液体或固体膨胀式

4

脉冲式

8

钟形浮子式

5

圆盘热动力式

9

排污阀结构形式代号

结构形式

代号

结构形式

代号

液面连接排放

截止型直通式

1

液底间断排放

截止型直流式

5

截止型角式

2

截止型直通式

6

截止型角式

7

浮动闸板型直通式

8

五单元: 阀门密封副材料代号

材料

锡基轴
承合金
巴氏合金

渗氮钢

18-8
不锈钢

氟塑料

玻璃

Cr13
不锈钢

衬胶

蒙乃尔
合金

尼龙
塑料

渗硼钢

衬铅

Mo2Ti
不锈钢

塑料

铜合金

橡胶

硬质
合金

阀体
直接
加工

代号

B

C

D

E

F

G

H

J

M

N

P

Q

R

S

T

X

Y

W

当密封副的密封面材料不同时,以硬度低的材料代号表示。
六单元:阀门公称压力数值用阿拉伯数字直接表示,它是MPa10
七单元:阀门阀体材料代号

阀体
材料

钛及
钛合金

碳钢

Cr13
不锈钢

铬钼钢

可锻铸铁

铝合金

18-8
不锈钢

球墨铸铁

Mo2Ti
不锈钢

塑料

铜及
铜合金

铬钼钒钢

灰铸铁

代号

A

C

H

I

K

L

P

Q

R

S

T

V

Z

灰铸铁底压阀和钢制中压省略此项
举例:Z543H-16C 伞齿轮传动法兰连接平板闸阀,公称压力1.6MPa,阀体材料为碳钢
阀门的命名
阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。但下面内容在命名中均予省略:
1 连接形式中:法兰
2 结构形式中:
      a
:闸阀的明杆弹性刚性单闸板
      b
:截止阀和节流阀的直通式
      c
:球阀的浮动直通式
      d
:蝶阀的垂直板式
      e
:隔膜阀的屋脊式
       f
:旋塞阀的填料直通式
      g
:止回阀的直通式单瓣式
      h
:安全阀的不封闭
3 阀座密封面材料中的材料名称。

阀门阀体材料类别:
(1)金属材料阀门:其阀体等零件由金属材料制成。如铸铁阀、碳钢阀、合金钢阀、铜合金阀、铝合金阀、铅合金阀、钛合金阀、蒙乃尔合金阀等。
(2)
非金属材料阀门:其阀体等零件由非金属材料制成。如塑料阀、陶阀、搪 阀、玻璃钢阀等。
(3)
金属阀体衬里阀门:阀体外形为金属,内部凡与介质接触的主要表面均为衬里,如衬胶阀、衬塑料阀、衬陶阀等。
