氯气波纹管截止阀

氯气波纹管截止阀阀瓣与阀座密封副采用了耐强腐蚀的聚四氟乙烯和司太立硬质合金,密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点。其密封性、可维修性、安全性等主要技术指标达到世界知名产品的水平,代替进口产品。

氯气波纹管截止阀 产品参数

产品型号: WJ41H-16C
连接方式: 法兰RF、FF、RJ、TG、MFM
结构形式: 阀瓣平衡直通式
驱动方式: 手动,电动,气动
产品口径: DN15~400
公称压力: PN16~20
阀门材质: LF2、LCB、耐蚀钢等

一、氯气波纹管截止阀的产品详情

1.氯气波纹管截止阀的技术规范

设计标准:GB/T 12235-2007

结构长度:GB/T 12221-2005

连接法兰:HG/T 20592-97

试验和检验:JB/T 9092-99

2.氯气波纹管截止阀的应用

剧毒和强腐蚀性气体

3.氯气波纹管截止阀的主要优点

1)波纹管密封截止阀,其关键部件金属波纹管,下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊焊接,在流体介质和大气之间行程一个金属屏障,确保阀杆零泄漏。

2)阀瓣采用锥形设计,密封面与介质成流线型,密封性能更好,使用寿命更长。

3)双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免泄露,并符合国际密封标准。

4)阀盖上自带有加脂接头,可直接对阀杆、螺母和轴套进行润滑,不像传统的只对螺纹加润滑油。

5)人体工程学设计手轮,使用寿命更长,操作轻松便捷,更安全可靠。

二、氯气波纹管截止阀的性能规范

性能规范表

公称压力

PN

MPa

试验压力

强度试验

1.5PN

密封试验

1.1PN

气密封试验

0.6

适用温度

-196~600

三、氯气波纹管截止阀的主要零部件材质

1.氯气波纹管截止阀的主要结构图

氯气波纹管截止阀的主要结构图

上图所表数字含义

序号

名称

材质

1

阀体

LF2LCB、耐蚀钢

2

阀座

StellitePTFE

3

阀瓣

F316L

4

轴销

S.S316L

5

波纹管组件

316LH-C276

6

阀杆

F316L

7

垫片

PTFE Flexible graphite+不锈钢

8

阀盖

LF2LCB、耐蚀钢

9

六角螺母

ASTM A194-2HA194-8

10

双头螺栓

ASTM A193-B7A193-B8

11

填料

柔性石墨、PETF

12

压板

LF2LCB、耐蚀钢

13

千斤螺栓

ASTM A193-B7A193-B8

14

六角螺母

ASTM A194-2HA194-8

15

定位片

45#

16

阀母

铜合金、D2BL2

17

手轮

碳钢

18

并帽

45#

四、氯气波纹管截止阀的主要外形连接尺寸

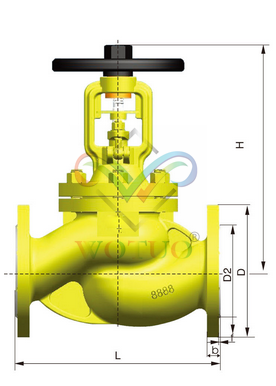

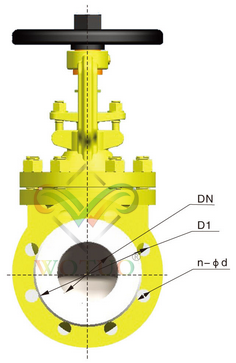

1.氯气波纹管截止阀的主要外形连接图

氯气波纹管截止阀的外形连接图
氯气波纹管截止阀外形连接图
2.氯气波纹管截止阀的外形连接尺寸表

口径

DN

主要连接尺寸

PN16

总长

外圆

中心

水介

法兰厚

水介厚

n-φd

15

130

95

65

45

16

2

4-φ14

20

150

105

75

58

18

2

4-φ14

25

160

115

85

68

18

2

4-φ14

32

180

140

100

78

18

2

4-φ18

40

200

150

110

88

18

3

4-φ18

50

230

165

125

102

20

3

4-φ18

65

290

185

145

122

20

3

4-φ18

80

310

200

160

138

20

3

8-φ18

100

350

220

180

158

20

3

8-φ18

125

400

250

210

188

22

3

8-φ18

150

480

285

240

212

22

3

8-φ22

200

600

340

295

268

24

3

12-φ22

250

730

405

355

320

26

3

12-φ26

300

850

460

410

378

28

4

12-φ26

350

980

520

470

438

30

4

16-φ26

400

1100

580

525

490

32

4

16-φ30

PN25

15

130

95

65

45

16

2

4-φ14

20

150

105

75

58

18

2

4-φ14

25

160

115

85

68

18

2

4-φ14

32

180

140

100

78

18

2

4-φ18

40

200

150

110

88

18

3

4-φ18

50

230

165

125

102

20

3

4-φ18

65

290

185

145

122

22

3

8-φ18

80

310

200

160

138

24

3

8-φ18

100

350

235

190

162

24

3

8-φ22

125

400

270

220

188

26

3

8-φ26

150

480

300

250

218

28

3

8-φ26

200

600

360

310

278

30

3

12-φ26

250

730

425

370

335

32

3

12-φ30

300

850

485

430

395

34

4

16-φ30

350

980

555

490

450

38

4

16-φ33

400

1100

620

550

505

40

4

16-φ36

PN40

15

130

95

65

45

16

2

4-φ14

20

150

105

75

58

18

2

4-φ14

25

160

115

85

68

18

2

4-φ14

32

180

140

100

78

18

2

4-φ18

40

200

150

110

88

18

3

4-φ18

50

230

165

125

102

20

3

4-φ18

65

290

185

145

122

22

3

8-φ18

80

310

200

160

138

24

3

8-φ18

100

350

235

190

162

24

3

8-φ22

125

400

270

220

188

26

3

8-φ26

150

480

300

250

218

28

3

8-φ26

200

600

375

320

285

34

3

12-φ30

250

730

450

385

345

38

3

12-φ33

300

850

515

450

410

42

4

16-φ33

350

980

580

510

465

46

4

16-φ36

400

1100

660

585

535

50

4

16-φ39
