自力式调节阀工作原理

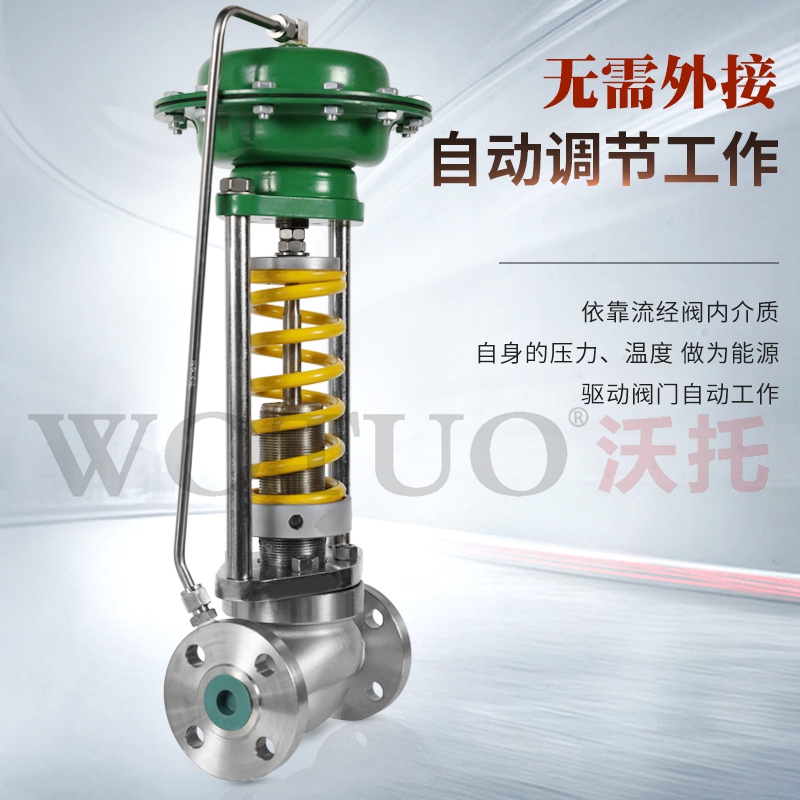

自力式调节阀也叫自力式控制阀,是一种新型的调节阀种类,顾名思义就是不需要外接电源和二次仪表,依靠流经阀内介质自身的压力、温度作为能源驱动阀门自动工作,利用阀输出端的反馈信号(压力、压差、温度),通过信号管传递到执行机构,驱动阀瓣改变阀门的开度,达到调节压力、流量、温度的目的。

自力式调节阀按照结构功能,一般可分为:自力式温度调节阀、自力式压力调节阀、自力式流量调节阀等等,能够适用于大多数流体介质进行自动调节。它能够有效的将流体介质的自身能能量转化成驱动力,从而控制阀门开启关闭。

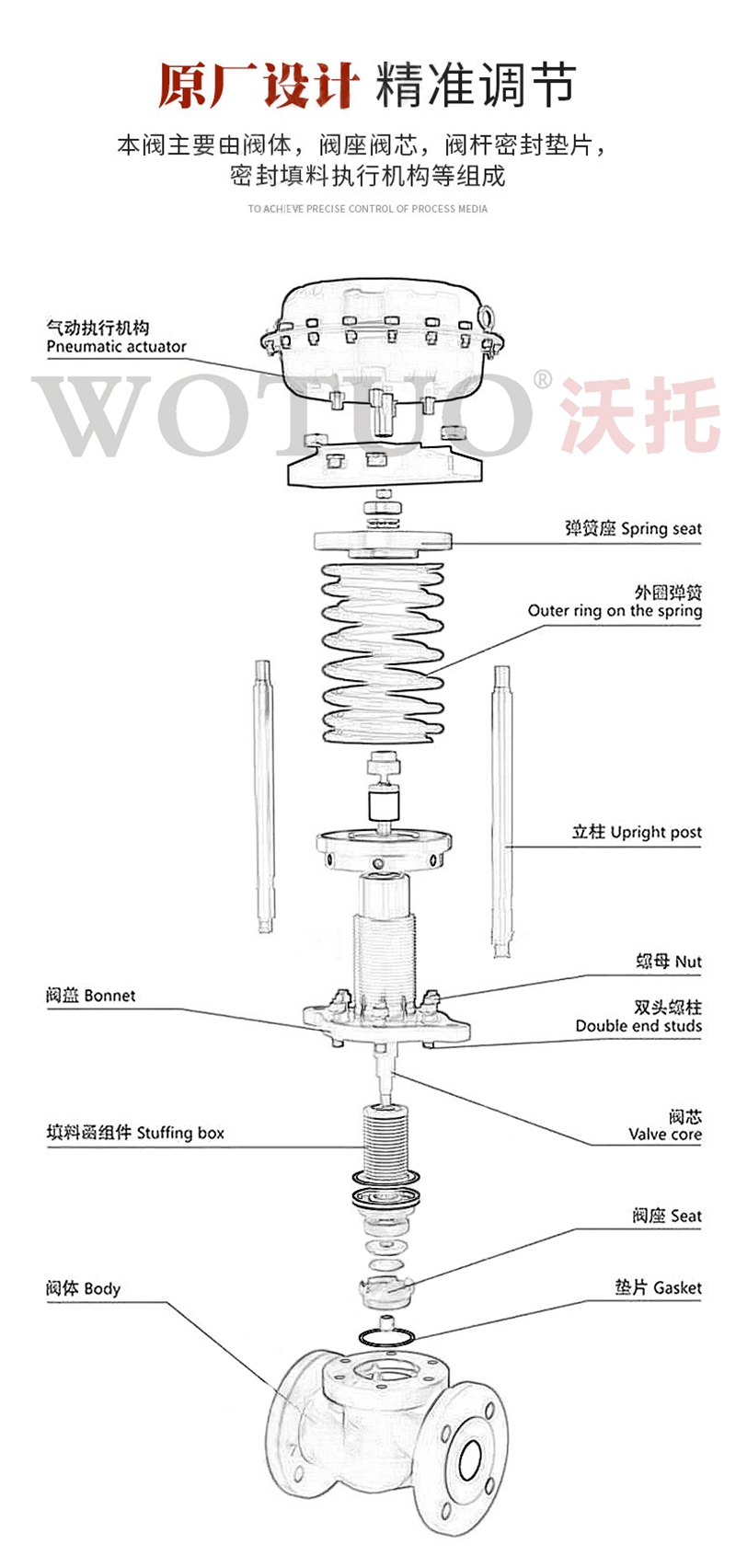

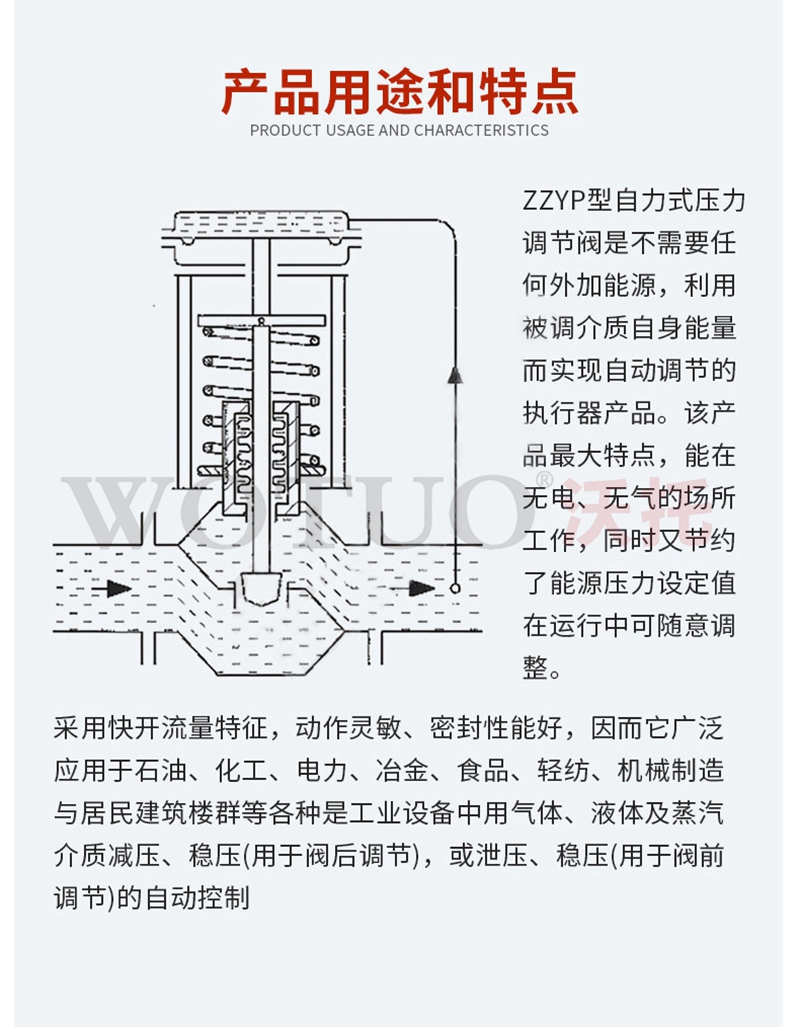

当介质流体从阀前流过经过阀芯阀座节流后,转化为阀后压力。然后经过管线输入上腔室作用在顶部的托盘上,这时产生的作用力会与弹簧的反作用力相对等。这样就决定了阀芯阀座的相对位置,从而控制阀后压力。当阀后压力增加时作用在顶盘上的作用力也随之增加,使阀芯关关向阀座的位置,这样阀芯和阀座之间的间隔就减小,流阻变大阀后压力降低。直到顶盘上的作用力与弹簧反作用力相平衡为止,从而使阀后压力下降到预设值。当阀后压力降低时,作用方向与之前所说相反,这就是自力式调节阀的工作流程了。

对于传统的控制阀来说,自力式调节阀并不需要外界能源,仅靠被调节介质的输出信号,能够有效的调节流体介质的属性,这样不仅大大节省了一些额外配件的开支,还能够减少能源的使用,迎合国家节能减排的号召。
