波纹管球阀

波纹管球阀主要用在易燃、易爆和低温有毒工况的苛刻场合,通过填料和波纹管的双重作用实现阀杆密封,达到阀门和外界的零泄露。波纹管球阀具有三级密封,使得本法密封性能更加优越、可靠。

波纹管球阀 产品参数

产品型号: WQ47Y-16C
连接方式: 法兰RF、FF、RJ、TG、MFM
结构形式: 固定球直通式
驱动方式: 手动、电动、气动
产品口径: DN50~400
公称压力: 1.6~4.0MPa
阀门材质: WCB、CF8、CF8M

一、 波纹管球阀详情

1.技术规范

设计标准:DIN3356

结构长度:EN558-2-1995

连接法兰:DIN2543-2546

试验和检验:DIN32302.

2.应用

石油、化工、制药、化肥、电力等行业。

3.产品主要优点

1)波纹管球阀具有三级密封。第一级密封设在阀杆下端处,采用锥面密封,属于金属与金属的硬密封,且压力越大密封越好。第二级密封为波纹管密封,由于进入波纹管的流体通过第一道毛细管式的密封,压力大大降低,成为稳恒的流体,波纹管受流体的压力不是交变应力,而是稳恒定力,这样大大改善了波纹管受力工况。第三级密封是阀门通常采用的填料密封。

2)以上三级密封,使得本法密封性能更加优越、可靠。

二、波纹管球阀的性能规范表

性能规范表

公称压力

PN

MPa

试验压力

强度试验

1.5×PN

密封试验

1.1×PN

气密封试验

0.6×PN

波纹管组件试验

1.1×PN

适用温度

-196~600

三、波纹管球阀的主要零部件材质

序号

名称

材质

1

阀体

WCBCF8CF8M

2

导向座

20Cr13S.S304S.S316

3

A105F304F316

4

阀座

304Stellite

5

锁紧螺母

45#S.S304S.S316

6

复合垫

柔性石墨+45#

7

双头螺栓

ASTMA193-B7A193-B8A193-B8M

8

螺母

ASTMA194-2HA194-8A194-8M

9

垫片

柔性石+45#PTFE

10

密封体

S.S304S.S316

11

波纹管

S.S304S.S316L

12

阀杆

20Cr13F304F316

13

填料

柔性石墨、PTFE

14

压板

WCBCF8

15

千斤螺栓

ASTMA193-B7A193-B8A193-B8M

16

千斤螺母

ASTMA194-2HA194-8A194-8M

17

阀盖

WCBCF8CF8M

18

导向螺钉

35CrMo

19

螺母

ASTMA193-B7A193-B8A193-B8M

20

螺母

铜合金、BL2D2

21

轴承压

45#S.S304S.S316

22

手轮

QT 400

23

盖帽

45#

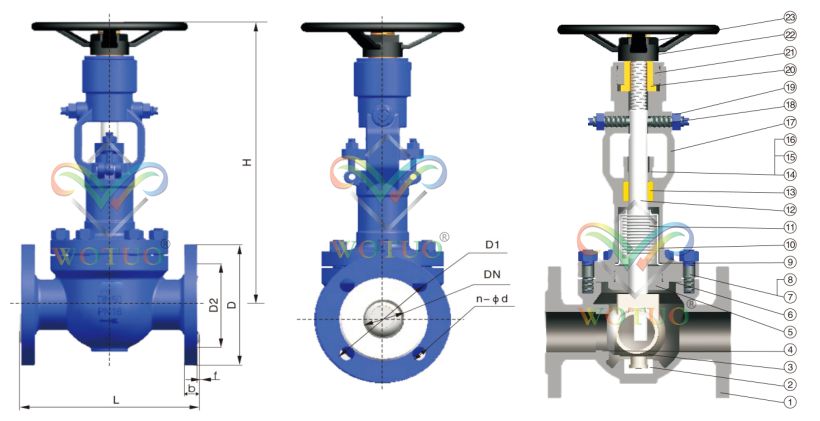

波纹管球阀外形连接尺寸图

四、波纹管球阀的主要连接尺寸

口径

DN

主要连接尺寸

PN16

总长

外圆

中心

水介

法兰厚

水介厚

n-φd

50

230

165

125

102

20

3

4-φ18

65

290

185

145

122

20

3

4-φ18

80

310

200

160

138

20

3

8-φ18

100

350

220

180

158

20

3

8-φ18

125

400

250

210

188

22

3

8-φ18

150

480

285

240

212

22

3

8-φ22

200

600

340

295

268

24

3

12-φ22

250

730

405

355

320

26

3

12-φ26

300

850

460

410

378

28

4

12-φ26

350

980

520

470

438

30

4

16-φ26

400

1100

580

525

490

32

4

16-φ30

PN25

50

230

165

125

102

20

3

4-φ18

65

290

185

145

122

22

3

8-φ18

80

310

200

160

138

24

3

8-φ18

100

350

235

190

162

24

3

8-φ22

125

400

270

220

188

26

3

8-φ26

150

480

300

250

218

28

3

8-φ26

200

600

360

310

278

30

3

12-φ26

250

730

425

370

335

32

3

12-φ30

300

850

485

430

395

34

4

16-φ30

350

980

555

490

450

38

4

16-φ33

400

1100

620

550

505

40

4

16-φ36

PN40

50

230

165

125

102

20

3

4-φ18

65

290

185

145

122

22

3

8-φ18

80

310

200

160

138

24

3

8-φ18

100

350

235

190

162

24

3

8-φ22

125

400

270

220

188

26

3

8-φ26

150

480

300

250

218

28

3

8-φ26

200

600

375

320

285

34

3

12-φ30

250

730

450

385

345

38

3

12-φ33

300

850

515

450

410

42

4

16-φ33

350

980

580

510

465

46

4

16-φ36

400

1100

660

585

535

50

4

16-φ39
