600X水力电动控制阀

600X水力电动控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。加装附加装置后,可控制开启和关闭的速度。本产品利用导阀控制阀门的开启和关闭,节省能源。可代替其它阀门大型电动装置。产品广…

600X水力电动控制阀 产品参数

产品型号: 600X
连接方式: 法兰RF、FF、RJ、TG、MFM
结构形式: 薄膜式、先导式、活塞式
驱动方式: 电动
产品口径: DN50~600
公称压力: 1.0~2.5MPa
阀门材质: 铸钢

600X水力电动控制阀工作原理:

600X水力电动控阀是一种以电磁阀为向导阀的水力操作式阀门。常用于给排水及工业系统中的自动控制,控制反应准确快速,根据电信号遥控开启和关闭管路系统,实现远程操作。并可取代闸阀和蝶阀用于大型电动操作系统。阀门关闭速度可调,平稳关闭而不产生压力波动。该阀门体积小、重量轻、维修简单、使用方便、安全可靠。电磁阀可选用交流电 220V,或直流电 24V,可根据各种场合选用常开或常闭型均可。

当阀门从进口端给水时,水流流过针阀进入主阀控制室,当电磁导阀打开时,控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度,主阀控制室内压力很低,主阀处于全开状态。当电磁导阀关闭时,主阀控制室的水不能流出,控制室升压,推动膜片关闭主阀。

600X水力电动控制阀主要零件材料:

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

泄压/持压导阀

铜合金

微型过滤器

不锈钢

600X水力电动控制阀连接尺寸(PN 1.0-2.5MPa)

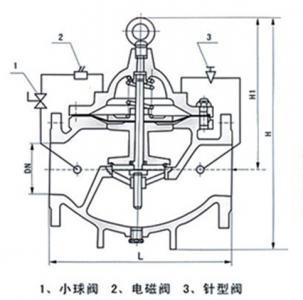

600X水力电动控制阀,600X水力电动控制阀结构说明

DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

205

216

250

320

365

415

500

605

698

787

914

978

978

1150

H

293

328

364

418

481

543

673

729

927

957

1188

1218

1256

1600
