一丶气动薄膜单座调节阀简介

ZJHP系列气动薄膜直通单座调节阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别是用用于允许泄漏量小阀前后压差不大的工作场合。

本系列产品有标准型、调节切断阀、波纹管密封型、夹套保温型等多种品种，产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~300.适用液体温度由-196℃~+560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

二、气动薄膜单座调节阀特点

顶导向单座调节阀，结构紧凑，部件少、易维修。

金属阀芯适合多种工作场合，达VI级泄漏量标准，软密封结构阀芯达到VI级泄漏标准。

阀体流体力学原理设计成等截面低阻流道，额定流量系数增大30%，可调范围大，固有可调比为50:1，执行机构采用多弹簧结构，高度减少30%。重量减轻30%

ZJHPW型波纹管密封调节阀，对移动的阀杆形成了完全的密封，杜绝流体外漏，ZJHP型调节阀带有保温夹套，用于流体冷却后易结晶、尼姑造成堵塞的场合

三丶气动薄膜单座调节阀主要零件常用材料

名称	材质
阀体、阀盖	ZG230-450、ZG0Cr18Ni9
阀芯、阀座	0Cr18Ni9、0Cr18Ni9+ptfe、0Cr18Ni9+司太菜
填料	PTEF、柔性石墨
波纹管	0Cr18Ni9
垫片	A3、0Cr18Ni9
波纹膜片	夹增强尼龙织物丁晴橡胶
弹簧	60SiMn
阀杆、推杆	0Cr18Ni9、2Cr13

四丶气动薄膜单座调节阀主要技术参数

公称通径DN		20				25	32	40	50	65	80	100	125	150	200	250	300
阀座通径		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
额定KV	线性	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
	等百分比	1.6	2.5	4.0	6.3	10	17	24	44	68	99	175	275	360	640	960	1300
公称压力
行程		16					25			40			60			100
薄膜有效面积		280					350			560			900			1400
信号范围		20-100、40-200、80-240
气源压力		0.1-0.4
固有流量特性		线性、等百分比、快开
固有可调比		50:1
泄露等级		硬软密封IV、软密封VI
法兰尺寸		符合JB/79.1（2）-94、HG20592-97、GB、ANSI、JIS、DIN等标准
阀体材质		WCB、304、316、WC6、WC9、钛、镍、哈氏合金、Monel等
阀芯材质		304、316、420、钛、镍、哈氏合金、Monel等
工作温度℃		-40~+230℃（常温）、+230℃~+450℃（中温）、+450~+560℃（高温）、-40~-196℃（低温）
系列类型		常温型、中温型、低温型、波纹管密封型、夹套保温性、调节切断型

五丶气动薄膜单座阀结构图

（1）气动薄膜单座调节阀结构图：

气动薄膜单座调节阀结构图

（2）上示结构图的数字含义如下表：

序号	名称
01	阀体
02	阀座
03	阀芯
04	导向管
05	阀盖
06	阀杆
07	填料
08	执行机构

六、气动薄膜单座调节阀主要性能指标

序号	项目			标准型调节阀		高温、低温调节阀
序号	项目			不带定位器	带定位器	不带定位器	带定位器
1	基本误差（%）			±5	+1	15	±4
2	回差＜（%）			3	1	10	3
3	死区＜（%）			3	0.4	8	1
4	始终偏差＜（%）	气开	始点	±2.5	±1	±6	±2.5
		气开	终点	±5	±1	±15
		气关	始点	±5		±15
		气关	终点	±2.5		±6
5	额定行程偏差＜（%）			±2.5	±2.5	+6	+2.5

注：本产品性能符合GB/T4213-2008

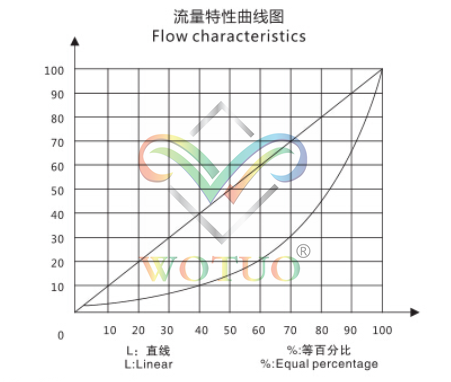

七、气动薄膜单座调节阀流量特性

气动薄膜单座调节阀流量特性

八、气动薄膜单座调节阀允许压差

1.气开式（正作用）金属密封型允许压差表

执行机构型号	弹簧范围	气源压力	定位器（带/否）	阀座直径
执行机构型号	弹簧范围	气源压力	定位器（带/否）	20	25	32	40	50	65	80	100	125	150	200
ZHA-22	20-100	0.14	否	0.95	0.61
	20-100	0.14	带	2.55	1.63
	40-200	0.25	带	3.34	2.14
	80-240	0.4	带	6.52	4.17
ZHA-23	20-100	0.14	否			0.49	0.32	0.20
	20-100	0.14	带			1.31	0.84	0.54
	40-200	0.25	否			1.72	1.10	0.71
	80-240	0.4	带			3.36	2.15	1.37
ZHA-34	20-100	0.14	否						0.18	0.12	0.08
	20-100	0.14	带						0.49	0.32	0.21
	40-200	0.25	带						0.65	0.43	0.27
	80-240	0.4	带						1.26	0.83	0.53
ZHA-45	20-100	0.14	否									0.09	0.06	0.03
	20-100	0.14	带									0.23	0.16	0.09
	40-200	0.25	带									0.30	0.21	0.12
	80-240	0.4	带									0.58	0.40	0.22

2.气开式（反作用）金属密封性允许压差表

执行机构型号	弹簧范围	气源压力	定位器（带/否）	阀座直径
执行机构型号	弹簧范围	气源压力	定位器（带/否）	20	25	32	40	50	65	80	100	125	150	200
ZHB-22	20-100	0.14	带、否	0.95	0.61
	40-200	0.25	带	2.55	1.63
	80-240	0.28	带	5.73	3.67
ZHB-23	20-100	0.14	带、否			0.49	0.32	0.20
	40-200	0.25	带			1.31	0.84	0.54
	80-240	0.28	带			2.95	1.89	1.21
ZHB-34	20-100	0.14	带、否						0.18	0.12	0.08
	40-200	0.25	带						0.49	0.32	0.21
	80-240	0.28	带						1.11	0.73	0.47
ZHB -45	20-100	0.14	带、否									0.09	0.06	0.03
	40-200	0.25	带									0.23	0.16	0.09
	80-240	0.28	带									0.52	0.36	0.20

3.气关式（正作用）软密封型允许压差表

执行机构型号	弹簧范围	气源压力	定位器（带/否）	阀座直径
执行机构型号	弹簧范围	气源压力	定位器（带/否）	20	25	32	40	50	65	80	100	125	150	200
ZHB-22	20-100	0.14	否	1.20	0.76
	20-100	0.14	带	2.78	1.78
	40-200	0.25	带	3.00	2.29
	80-240	0.28	带	3.00	3.00
ZHB-23	20-100	0.14	否			0.62	0.39	0.25
	20-100	0.14	带			1.44	0.92	0.59
	40-200	0.25	否			1.85	1.18	0.76
	80-240	0.28	带			3.00	2.23	1.42
ZHB-34	20-100	0.14	否						0.23	0.15	0.10
	20-100	0.14	带						0.54	0.36	0.23
	40-200	0.25	带						0.69	0.46	0.29
	80-240	0.28	带						1.30	0.86	0.55
ZHB-45	20-100	0.14	否									0.11	0.08	0.04
	20-100	0.14	带									0.25	0.17	0.10
	40-200	0.25	带									0.32	0.22	0.13
	80-240	0.28	带									0.60	0.42	0.23

4.气开式（反作用）金属密封型允许压差表

执行机构型号	弹簧范围	气源压力	定位器（带/否）	阀座直径
执行机构型号	弹簧范围	气源压力	定位器（带/否）	20	25	32	40	50	65	80	100	125	150	200
ZHB-22	20-100	0.14	带、否	1.19	0.76
	40-200	0.25	带	2.78	1.78
	80-240	0.28	带	3.00	3.00
ZHB-23	20-100	0.14	带、否			0.62	0.39	0.25
	40-200	0.25	带			1.44	0.92	0.59
	80-240	0.28	带			3.00	1.97	1.26
ZHB-34	20-100	0.14	带、否						0.23	0.15	0.10
	40-200	0.25	带						0.54	0.36	0.23
	80-240	0.28	带						1.15	0.76	0.49
ZHB -45	20-100	0.14	带、否									0.11	0.07	0.04
	40-200	0.25	带									0.25	0.17	0.10
	80-240	0.28	带									0.54	0.37	0.21

九、气动薄膜单座调节阀允许压差表的附注说明

1.填料材质为PTFE

2.介质的流向与阀芯关闭的方向相反

3.金属密封型泄漏等级为IV级

4.数值受公称压力、压力、温度限制

5.波纹管密封型P2≠0时须重新核对

十丶气动薄膜单座调节阀的外形尺寸及重量

1.气动薄膜单座调节阀主要外形示意图

气动薄膜单座调节阀主要外形示意图

2.气动薄膜单座调节阀尺寸及重量表

公称通径		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN1.6MPa	187	184	200	222	254	276	298	352	410	451	600	673	737
	PN4.0MPa	194	197	210	235	267	292	317	368	425	473	600	708	775
	PN6.4MPa	206	210	220	251	286	311	337	394	440	508	650	752	819
A		280					360			470			580
H1	PN16、40	53	58	68	73	80	90	98	108	123	140	168	225	245
H1	PN64、100	63	68	75	83	88	100	105	125	148	170	203	260	280
H2	执行机构	280		310			395			525			725
H3	高温散热片型	210	210	225	230	230	335	335	345	408	454	482	550	580
H3	波纹管密封型	303	305	392	395	405	529	540	553	710	756	800	900	940
H	标准常温型	400	420	450	455	460	610	622	640	780	870	890	1205	1235
H3		750											900
低温型	H4	90	90	92	92	92	98	98	98	110	120	120	180	180
低温型	D	310	310	335	335	390	430	465	520	585	660	770	850	850
重量	PN16/40	20	22	25	32	38	62	67	83	132	160	245	350	470
	PN64/100	24	25	30	42	52	78	82	102	170	170	285	500	660
	低温型PN/16/40	40	48	52	60	68	90	105	143	210	282	315	580	800
	低温型PN64/100	50	60	65	75	85	112	131	178	262	352	393	725	980
