电子式电动单座套筒调节阀

ZDLP、ZDLM广泛应用与精确控气体、液体、蒸汽等介质的工艺参数,如压力、流量、温度、液位等参数保持在给定值,是符合IEC标准的调节阀产品。广泛用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。

电子式电动单座套筒调节阀 产品参数

产品型号: ZYHP、ZYHM
连接方式: 法兰RF、FF、RJ、TG、MFM
结构形式: 上海
驱动方式: 电动,气动
产品口径: DN20~400mm
公称压力: PN1.6MPa~6.4MPa
阀门材质: WCB、304、316、WC6、WC9、钛等

一丶电子式电动单座、套筒调节阀简介

ZDLPZDLM系列电子式电动单座、套筒调节阀,接受调节仪表输入的(4-20mADC 0-10mA DC1-5V DC)等控制信号及电源即可控制运转,实现对工艺管路流体的自动调节控制。广泛应用与精确控气体、液体、蒸汽等介质的工艺参数,如压力、流量、温度、液位等参数保持在给定值,是符合IEC标准的调节阀产品。广泛用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合;电动套筒调节阀适用于压差较大且泄漏量较大的场合。

二丶电子式电动单座、套筒调节阀主要技术参数

1.电动单座阀技术参数:

公称通径

20

25

32

40

50

65

80

100

125

150

200

阀座直径(mm

10

12

15

20

25

32

40

50

65

80

100

125

150

200

额定KV

线性

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

1.6

2.5

4.0

6.3

10

16

25

40

63

100

160

250

400

630

公称压力

1.62.54.06.410

行程

16

25

40

60

流量特性

线性、等百分比、快开

工作温度℃

-40~+230℃(常温型)、敷散热片式+230~+450℃(中温型)、特殊订货

法兰尺寸

符合JB/79.12-94HG20592-97GBANSIJISDIN等标准

阀体材质

WCB304316WC6WC9、钛、镍、哈氏合金、Monel

阀芯材质

304316WC6WC9、钛、镍、哈氏合金、Monel

阀体型式

直通单座铸造球型阀

上阀盖形式

 普通式(常温)、散热片式(中温)

配用电动执行机构

PSL

PSL-201

PSL-202

PSL-204

PSL-208

PSL-312

361L

361LSA-08

361LXA-08

361LSA-20

361LXA-20

361LSB-30

361LXB-30

361LSB-50

361LXB-50

361LSC-65

361LXC-65






















2.电动套筒阀技术参数:

公称通径DN

25

32

40

50

65

80

100

125

150

200

250

300

阀座通径

25

32

40

50

65

80

100

125

150

200

250

300

额定KV

线性

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分比

10

17

24

44

68

99

175

275

360

640

960

1300

公称压力

1.62.54.06.410

行程

16

25

40

60

100

流量特性

线性、等百分比、快开

工作温度℃

-40~+230℃(常温型)、敷散热片式+230~+450℃(中温型)、特殊订货

法兰尺寸

符合JB/79.12-94HG20592-97GBANSIJISDIN等标准

阀体材质

WCB304316WC6WC9、钛、镍、哈氏合金、Monel

阀芯材质

304316WC6WC9、钛、镍、哈氏合金、Monel

阀体型式

直通单座铸造球型阀

上阀盖形式

 普通式(常温)、散热片式(中温)

系列类型

常温型、中温型、低温型、波纹管密封型、夹套保温性、调节切断型

配用电动执行机构

PSL

PSL-202

PSL-204

PSL-208

PSL-312

PSL-320

361L

361LSA-20

361LXA-20

361LSB-30

361LXB-30

361LSB-50

361LXB-50

361LSC-65

361LXC-65

361LSC-99

361LXC-99




















注:本公司生产套筒阀最大口径至DN400

三、电子式电动单座、套筒调节阀电动执行机构技术参数

型号

额定输出力N

速度mm/s

技术参数

PSL

361L

PSL

361L

PSL

361L

电源:AC200V 50HZ

(信号线用屏蔽线)

输出信号:DC4~20Ma

防护等级:IP6A

带手轮

电源:AC200V 50HZ

(信号线用屏蔽线)

输出信号:DC4~20mA

防护等级:IP65

隔爆标志:Exd IIBT4

带手轮

201

361LSA-08

1000

800

0.25

4.2

361LXA-08

800

4.2

202

361LSA-20

2000

2000

0.50

2.1

361LXA-20

2000

2.1

204

361LSB-30

4500

3000

0.50

3.5

361LXB-30

3000

3.5

206

361LSB-50

8000

5000

1.00

1.7

361LXB-50

5000

1.7

312

361LSC-65

12000


0.6


320

361LSC-99

20000


1.0


四、电子式电动单座、套筒调节阀主要性能指标

项目

指标值

基本误差

361L±;配PSL±1.0

回差

361L2.0;配PSL1.0

死区

361L3.0;配PSL1.0

始终点偏差

电开

始点

±2.5

终点

±2.5

电关

始点

±2.5

终点

±2.5

可调范围

50:1

额定行程偏差

±2.5

泄漏量

符合JB/T7387-94IV级小于阀的额定容量x10-14

五、电子式电动单座、套筒调节阀主要性能指标

1.电动套筒允许压差:

公称通径

20

25

40

50

65

80

100

150

200

阀座直径

10

12

15

20

25

32

40

50

65

80

100

125

150

200

执行机构

允许压差

PSL

PSL202

6.4

6.4

6.4

4.90

3.14

1.92

1.23

0.78







PSL204






4.31

2.76

1.76

1.04

0.69

0.44




PSL208









1.86

1.23

0.78

0.50

0.35

0.20

PSL320












1.26

0.87

0.49

361L

261LSA-20

6.4

6.4

6.4

4.90

3.14

1.92

1.23

0.78







361LSB-50






4.79

3.06

1.96

1.16

0.76

0.49




361LSC-65









1.51

0.99

0.64

0.41

0.28


361LSC-99












0.63

0.44

0.25

注:实际配置根据工艺参数确定。如果最大工作压差超出上表范围,请与我公司联系。

2.电动套筒允许压差:

公称通径

25

50

65

80

100


200

250

300

阀座通径

32

25

40

50

65

80

100

125

150

200

250

300

执行机构

允许压差

PSL202

6.4

6.4

6.4

5.1

6.4








PSL204






6.4

5.62






PSL208








6.4

6.31

3.97



PSL320











6.4

4.14

361LSA-20

6.4

6.4

6.4

6.4

6.4








361LSB-50






6.4

6.25






361LSC-65








6.4

4.32

3.23



361LSC-99











3.31

2.7

注:实际配置根据工艺参数确定。如果最大工作压差超出上表范围,请与我公司联系

六、电子式电动单座、套筒调节阀外形尺寸及重量

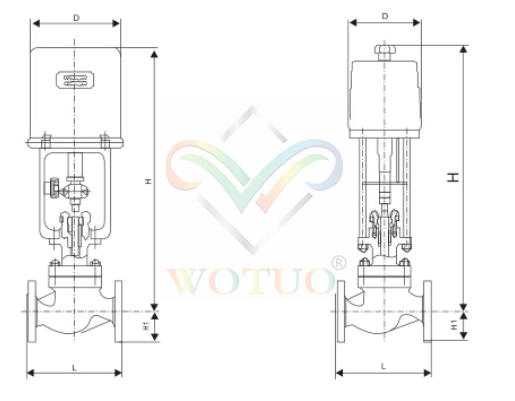

1.电子式电动单座、套筒调节阀外形尺寸示意图:

电子式电动单座、套筒调节阀外形尺寸示意图

2.电子式电动单座、套筒调节阀外形尺寸表:

公称通径

20

25

40

50

65

80

100

150

200

250

300

L

PN16

187

184

222

254

276

298

352

451

600

673

737

PN40

194

197

235

267

292

317

368

473

600

708

775

PN64

206

210

251

286

311

337

394

508

650

752

819

H(PN16)

52.5

57.5

72.5

80

90

97.5

107.5

140

167.5

202.5

230

PSL

H

普通型

738

750

765

767

845

857

875

1025

1045

1252

1545

散热片型

888

900

935

937

1025

1037

1055

1255

1280

1532

1825

D

176

225

重量

14

16

25

28

40

50

65

150

250

380

550

361L

H

普通型

500

512

652

660

770

780

790

1080

1125

1250

1265

散热片型

650

652

822

822

950

960

970

1310

1360

1530

1545

D


225

310

重量

20

22

30

35

50

60

75

180

280

420

580

注:高度、重量为参考值,视选用执行机构而定。

七丶订货须知

订货时请填写《规格书》或注明以下内容:

1.若订货钱还未选定型号,请向我们提供你的使用参数:

1)公称通径、额定流量系数KV

2)流体性质(包括公称压力、温度、粘度或酸碱性)。

3)信号压力及电源。

4)流量特性。

5)阀的开关形式。

6)阀体和各部件材料。

7)是否带附件,说明附件型号,以便我们为您正确选型。

2.若已经有设计单位选定我公司的产品型号,请按型号直接像我公司销售部订购。

3.当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
