美标止回阀

美标止回阀属于一种自动阀门,美标止回阀适用于石油、化工、制药、化肥、电力行业等各工况的管路上;美标止回阀主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。

美标止回阀 产品参数

产品型号: H44H-150LB
连接方式: 法兰RF、FF、RJ、TG、MFM
结构形式: 升降式阀瓣、旋启式阀瓣
驱动方式: 自动
产品口径: DN50~400
公称压力: 1.6-42.0MPa
阀门材质: 铸钢

美标止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。美标止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。美标止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。

一、美标止回阀结构特点

1、产品结构合理、密封可靠、性能优良、造型美观。

2、产品可根据不同的工况选择软质密封或硬质密封。密封面堆焊Co基硬质合金,耐磨、抗擦伤性能好,使用寿命长。

3、开启压力小,阀瓣很小的压差下就能完全打开。

4、内装式的销轴结构,减小外泄漏点,使用可靠。

5、(Class1500(公称压力≥16.0MPa)中腔采用自紧密封式结构,密封性能随压力升高而增强,保证了密封性能。

6、零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

二、美标止回阀性能规范

压力等级

常温试验压力

壳体试验

密封试验





公称压力

(MPa)

(PN)

1.6

2.4

1.76

2.5

3.8

2.75

4.0

6.0

4.4

6.4

9.6

7.04

10.0

15.0

11.0

16.0

24.0

17.6

25.0

37.5

27.5





磅级(Lb

150

3.0

2.2

300

7.5

5.5

600

15.0

11.0

900

22.5

16.5

1500

37.5

27.5

2500

63.0

46.2

适用温度

-196-600

适用介质

水、油品、蒸气等

三、美标止回阀主要技术尺寸

公称通径DN150Lb、10K300Lb、20K600Lb900LbinmmL(RF)H重量(kg)L(RF)H重量(kg)L(RJ)H重量(kg)L(RJ)H重量(kg)2502031651726719028292210323723351202 1/2652161752529220533330230424223701653802411902931822045356255603843001154100292215503562457043229511046034018061503562658544429515055936522061342540082004953201505333302306604203907404906901025062235624062242039078750563084158510201230069841535071148052083854587096865515501435078746046083853571088960094010387102000164008644955808645858909916501100114076525001845097859069097861510001092735130012328103000

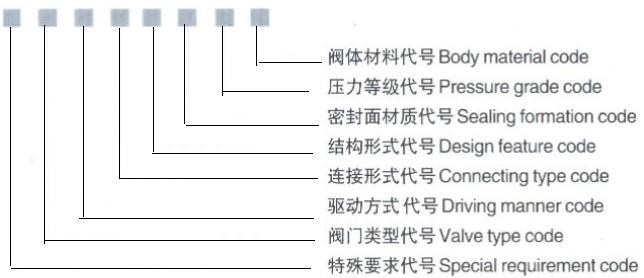

四、美标止回阀型号编制说明

特殊要求代号:体、盖栓接结构(默认)PS—压力密封结构流阀空

阀门类型代号:H-止回阀

连接形式代号:1—内螺纹2—外螺纹4—法兰6—焊接 7—对夹 8—承插焊

结构形式代号:1—升降式2—升降立式 4—单瓣旋启式 6—双瓣旋启式

密封面材质代号:Y—硬质合金H—合金钢 F—聚四氟乙烯 X—橡胶

压力等级代号:公称压力为MPa10倍、磅级为实际数

阀体材料代号C—WCB,I-WC6,ZG1Cr5Mo V—WC9,ZG20CrMoV P-CF8,ZGICr18Ni9TiR-CF8M,ZG1Cr18Ni12Mo2Ti S—CF3,L-CF3M,F-LCB,N-LC3美标止回阀图片,美标止回阀型号编制说明
