内螺纹角座阀

内螺纹角座阀被广泛应用于印织,印染、漂白、食品、洗涤、化工、水处理、医药等各种自动机械设备,内螺纹角座阀具有无水击、无噪声、密封性能可靠等特点。

内螺纹角座阀 产品参数

产品型号: QJ611F-Q5
连接方式: 内螺纹
结构形式: 直通式
驱动方式: 手动、气动
产品口径: DN10-65
公称压力: 0-2.5Mpa
阀门材质: 不锈钢304/316/316L

 内螺纹角座阀由阀体及相关配件组成,目前市场供应材质由不锈钢304316及各种材质打造而成,是自动控制系统中常见的管路开关,内螺纹角座阀被广泛应用于印织,印染、漂白、食品、洗涤、化工、水处理、医药等各种自动机械设备,内螺纹角座阀具有无水击、无噪声、密封性能可靠等特点。

内螺纹角座阀结构小巧非常节省安装空间,呈45°或90°直角。配合控气换向电磁阀适用于短时间频繁启闭。具有反应灵敏、动作准确、活塞式寿命非常高(可达1000万次以上)等特点;可实现准确控温、滴加液体等要求。内螺纹角座阀能保持流速且能够节省空间,它是采用气动执行机构来操作的导向直行程阀,角座阀广泛应用于短时间频繁启动,具有反应灵敏,动作准确的特点。

单作用(气动头通常为一个孔);工作原理;根据弹簧复位达到开启和关闭的作用,分为常开型与常闭型。双作用(气动头通常为两个孔);工作原理:给气控制其开关。(根据客户要求,还可以选双作用加弹簧复位,控制更精准)

一、内螺纹角座阀特点:

1、角座阀具有阀门开或关位置显示。

2、外部气动先导,可增加使用寿命,免维护。

3、溢流口与滑块间有自调节密封压盖,可提高密封性能。

4、阀体角座结构,可实现大流量(特别是与普通截止阀相比较),结构紧凑响应快。

5、流量大、流阻小、无水锤

6Y型设计,增加30%流量

7、气缸采用不锈钢材质,在恶劣的环境中更加优秀,可360°旋转

二、内螺纹角座阀执行标准

设计规范:GB/T12235

结构长度:GB/T12221

试验与检验:JB/T9002

标识:GB/T12220

三、内螺纹角座阀性能参数

内螺纹角座阀型号

QJ611F-Q5

工作压力(MPa

0-2.5Mpa(PN0-PN25)

适用温度(℃)

-20 ℃ ~+180 (常温型)

-20℃ - +300(高温型)

适用介质

水、蒸汽、油品

弱腐蚀性介质

强度试验

水密封试验

上密封试验

气密封试验

2.4MPa

1.8MPa

1.8MPa

0.6MPa

四、内螺纹角座阀外形结构尺寸

型号size

规格D

执行器

L

A

H

E

15

1/2''

Φ50

85

172

137

64

20

3/4''

Φ50

95

180

144

64

25

1''

Φ63

105

215

181

80

32

1-1/4''

Φ63

120

220

185

80

40

1-1/2''

Φ63

130

225

190

80

50

2''

Φ80

150

270

215

100

65

2-1/2''

100

185

252

300

126

80

3''

100

210

368

340

126

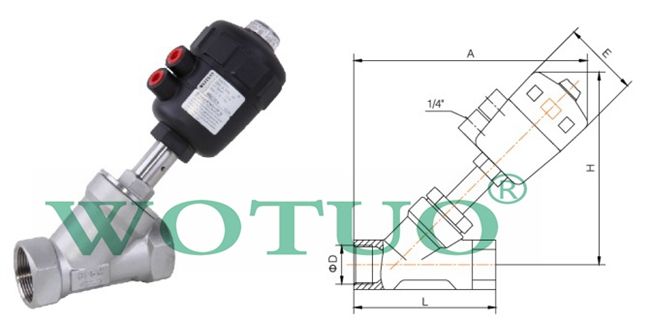

五、内螺纹角座阀结构示意图
内螺纹角座阀结构尺寸
