焊接角座阀

焊接角座阀由不锈钢304、316及各种材质打造而成,是自动控制系统中常见的管路开关,焊接角座阀被广泛应用于印织,印染、漂白、食品、洗涤、化工、水处理、医药等各种自动机械设备,焊接角座阀具有无水击、无噪声、密封性能可靠等特点。

焊接角座阀 产品参数

产品型号: QJ661F-H5
连接方式: 焊接、对焊、承插焊
结构形式: 直通式
驱动方式: 手动、气动
产品口径: DN15~100mm
公称压力: PN1.6、2.5MPa
阀门材质: 不锈钢304/316/316L

焊接角座阀由阀体及相关配件组成,目前市场供应材质由不锈钢304316及各种材质打造而成,是自动控制系统中常见的管路开关,焊接角座阀被广泛应用于印织,印染、漂白、食品、洗涤、化工、水处理、医药等各种自动机械设备,焊接角座阀具有无水击、无噪声、密封性能可靠等特点。

焊接角座阀结构小巧非常节省安装空间,呈45°或90°直角。配合控气换向电磁阀适用于短时间频繁启闭。具有反应灵敏、动作准确、活塞式寿命非常高(可达1000万次以上)等特点;可实现准确控温、滴加液体等要求。焊接角座阀能保持流速且能够节省空间,它是采用气动执行机构来操作的导向直行程阀,角座阀广泛应用于短时间频繁启动,具有反应灵敏,动作准确的特点。

一、焊接角座阀特点:

1、角座阀具有阀门开或关位置显示。

2、外部气动先导,可增加使用寿命,免维护。

3、溢流口与滑块间有自调节密封压盖,可提高密封性能。

4、阀体角座结构,可实现大流量(特别是与普通截止阀相比较),结构紧凑响应快。

5、流量大、流阻小、无水锤

6Y型设计,增加30%流量

7、气缸采用不锈钢材质,在恶劣的环境中更加优秀,可360°旋转

二、焊接角座阀执行标准

设计规范:GB/T12235

结构长度:GB/T12221

试验与检验:JB/T9002

标识:GB/T12220

三、焊接角座阀性能参数

焊接角座阀型号

QJ661F-H5

工作压力(MPa

0~1.6MPa

适用温度(℃)

245

150

适用介质

水、蒸汽、油品

弱腐蚀性介质

强度试验

水密封试验

上密封试验

气密封试验

2.4MPa

1.8MPa

1.8MPa

0.6MPa

四、焊接角座阀外形结构尺寸

规格size

执行器

L

D

d

A

H

E

15

Φ50

120

20.0

19.0

165

145

64

20

Φ50

125

25.5

24.0

167

150

64

25

Φ63

145

31.0

30.0

210

183

80

32

Φ63

156

38.0

37.0

215

185

80

40

Φ63

185

17.0

45.5

232

195

80

50

Φ80

200

58.0

56.5

262

230

100

65

Φ100

228

77.5

75.0

319

290

126

80

Φ100

245

92.0

90.0

360

315

126

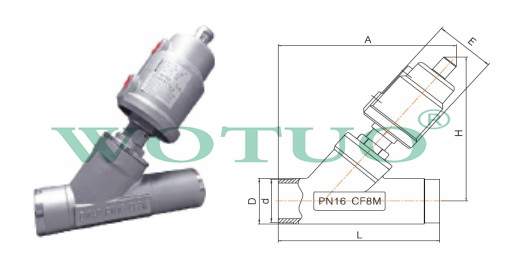

五、焊接角座阀结构示意图

焊接角座阀结构示意图
