高温法兰角座阀

高温法兰角座阀单作用(气动头通常为一个孔),单作用执行器工作原理,根据弹簧复位达到开启和关闭的作用,分为常开型与常闭型。高温法兰角座阀双作用(气动头通常为两个孔),双作用执行器工作原理给气控制其开关;高温角座阀流量大、流阻小、无水锤。

高温法兰角座阀 产品参数

产品型号: QJ41PL-H3
连接方式: 法兰、焊接、快装、焊接、螺纹
结构形式: 直通式
驱动方式: 手动、气动
产品口径: DN15~100mm
公称压力: PN1.6、2.5MPa
阀门材质: 不锈钢304/316/316L

高温法兰角座阀由阀体及相关配件组成,目前市场供应材质由不锈钢304、316及各种材质打造而成,是自动控制系统中常见的管路开关,高温法兰角座阀被广泛应用于印织,印染、漂白、食品、洗涤、化工、水处理、医药等各种自动机械设备,高温法兰角座阀具有无水击、无噪声、密封性能可靠等特点。

高温法兰角座阀结构小巧非常节省安装空间,呈45°或90°直角。配合控气换向电磁阀适用于短时间频繁启闭。具有反应灵敏、动作准确、活塞式寿命非常高(可达1000万次以上)等特点;可实现准确控温、滴加液体等要求。高温法兰角座阀能保持流速且能够节省空间,它是采用气动执行机构来操作的导向直行程阀,角座阀广泛应用于短时间频繁启动,具有反应灵敏,动作准确的特点。

单作用(气动头通常为一个孔);工作原理;根据弹簧复位达到开启和关闭的作用,分为常开型与常闭型。双作用(气动头通常为两个孔);工作原理:给气控制其开关。(根据客户要求,还可以选双作用加弹簧复位,控制更精准)
一、高温法兰角座阀特点:
1、角座阀具有阀门开或关位置显示。
2、外部气动先导,可增加使用寿命,免维护。
3、溢流口与滑块间有自调节密封压盖,可提高密封性能。
4、阀体角座结构,可实现大流量(特别是与普通截止阀相比较),结构紧凑响应快。
5、流量大、流阻小、无水锤
6、Y型设计,增加30%流量
7、气缸采用不锈钢材质,在恶劣的环境中更加优秀,可360°旋转
二、高温法兰角座阀制造技术规范:
控制形式
直动式
阀体
不锈钢CF8M
结构
角座阀
阀芯材料
不锈钢
接口
G1/2-G2
阀座密封
PTEF
粘度
600mm2/s
活塞密封
FKM/NBR
介质温度
PTFE:-10~+180
安装
任何位置
环境温度
-10~+60
控制介质
空气 中性 气体 蒸汽
三、高温法兰角座阀主要连接尺寸
DN
L
T
f
D
D1
D2
H
A
B
n-d
执行器
15
120
14
2
95
65
40
145
185
62
4-14
50
20
130
14
2
105
75
50
155
188
62
4-14
50
25
140
14
2
115
85
60
158
198
62
4-14
50
32
150
16
2
135
100
70
195
225
76
4-18
63
40
180
16
2
145
110
80
205
240
76
4-18
63
50
195
16
2
160
125
92
208
255
76
4-18
63
65
230
18
2
185
145
92
220
270
96
4-18
80
80
250
18
2
195
160
92
262
290
114
8-18
100
100
280
18
2
215
180
115
292
320
114
8-18
100

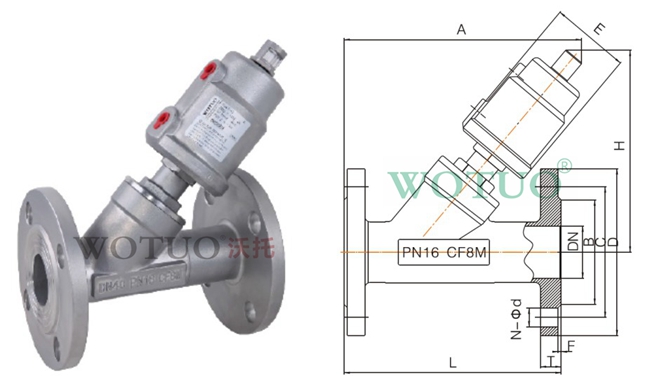

四、高温法兰角座阀结构示意图
 高温角座阀结构尺寸图
伍、高温法兰角座阀主要计算参数
接口
英寸
内孔
mm
KV
m3/h
最大工作
压力(bar)
要求最小
气源压力(bar)
执行机构
尺寸mm
流向
G3/8
13
3.7
0-16
4.0
40
阀座上方
G1/2
13
4.2
0-16
2.7
50
阀座上方
G3/4
20
8.0
0-16
2.7
50
阀座上方
G1
25
19.0
0-16
2.0
63
阀座上方
G11/4
32
27.5
0-16
2.0
63
阀座上方
G11/2
40
42.0
0-16
2.0
63
阀座上方
G2
50
52.0
0-16
2.0
63
阀座上方
G21/2
65
77.0
0-14
1.6
80
阀座上方
高安装

安装位置:任意
→在阀体外侧所附的箭头代表介质流动的方向,安装时请遵循

安装过程:
→ 连接阀门到管道,确保阀体所附箭头与流体方一致。
→ 焊接式阀门安装:焊接时请先将执行器卸离阀体。
→ 螺纹式阀门安装:可按照用户要求提前卸离或不需卸离执行器。
拆卸:
拆卸前首先确保对阀门的气压作用已经解除。
安装前需要卸下阀体时,避免用力过大,轻卸。
拆卸后,保护好螺纹、密封面及密封垫。
安装好阀体后,装执行器部分时,注意别漏装密封垫。
安装后,检测阀体与执行器密封是否完好。确保无泄露,方可使用。
