衬氟法兰蝶阀

衬氟法兰蝶阀阀体、阀座与阀板内衬聚四氟乙烯一体化,阀门工作时,只有阀体内衬与蝶板与介质接触,阀门可承受衬里材料介绍的介质腐蚀,采用四极密封结构并在密封面处配以耐温抗老化的的弹性四氟衬垫,完全达到介质的零泄漏。

衬氟法兰蝶阀 产品参数

产品型号: D341F4
连接方式: 法兰RF、FF、RJ、TG、MFM
结构形式: 偏心、中心垂直板
驱动方式: 手动,电动,气动
产品口径: DN15~500
公称压力: PN0.6~2.5MPa
阀门材质: 精铸球墨铸铁,碳钢等

一、   衬氟法兰蝶阀型号编制方法

序号

类型代号

驱动方式代号

连接形式

结构形式代号

衬里材料代号

公称压力值

阀体材料代号

1

D蝶阀

手动

4法兰端

6焊接端

6d(对焊接)

6c(承插焊)

7对夹端/

1垂直板式(中线)3斜板式(三偏心)

F氟塑料泛称

F4-PTFE

F46-FEP

F3-PCTFE

F2-PVDF

FA-PFA

PO聚烯

F氟塑料泛称

P-碟板(奥氏体不锈钢)

1MPa单位的10倍值表示

2用磅级表示

QT-QT400

Z-HT400

Z-HT250

C-WCB

P-CFB

(ZGOCr18Ni9)

PL-CF3

A(ZGOOCr18NiO)

RL-CF3M

2

Q球阀

1直通式/4L型三通式/5T型三通

3

J截止阀

蜗轮

1直通式/4角式/5直流式

4

G隔膜阀

正齿轮

1楔式./5直流式

5

Z闸阀

伞齿轮

0楔式刚性版

6

H止回阀

气动

0新型升降立式/4单瓣旋启式

1升降直通式/6双瓣旋启式

7

X旋塞阀

电动

2升降立式/7回转蝶形止回式

2L型三通/2直通式/4T型三通式

型号示例:

D371F4-16C表示为对夹连接,中线结构,衬里(阀体、碟板均为衬里)衬里材料为氟塑料PTFE,公称压力为1.6MPa,阀体碟板材质为碳钢WCB,蜗轮驱动的耐腐蚀蝶阀。

二丶衬氟法兰蝶阀的压力试验/电火花试验标准

阀类

公称压力

壳体试验(水)

密封试验

高压(水)/低压(水)

P

公称通径

持续时间(秒)

合格标准

P

P

公称通径

持续时间(秒)

合格标准

蝶阀


0.6

0.9

50

65~200

250

15

60

180

不允许有点滴潮湿(0

0.7

0.6

50~200

250~450

500

15

30

60

泄漏量

1.0

1.5

1.1

1.6

2.4

1.8

2.5

3.8

2.8

4.0

6.0

4.4

6.4

9.6

7.1

10.0

15.0

11.0

电火花检验仪,电压10~12Kv,探头≤50mm/s速度沿衬里层表面均匀扫描,不允许有自亮火花

磅级阀门

止回阀

其它阀

止回阀

其它阀

150ib

2.9

2”

21/2~6”

8~12”

14

60

60

60

120

15

60

120

300

不允许有点滴潮湿(0

2.2

0.6

2”

21/2~6”

8~12”

14

60

60

60

120

15

60

120

300

零泄漏(0

300ib

7.7

5.6

600ib

15.3

11.2

试验介质

水、压缩空气

试验温度

5~38

标准依据

GB/T 13927API 598(其中蝶阀试压接续时间高于原标准规定)

单位换算

(碳钢/常温)1MPa=10kgf/cm2,150磅级1.96MPa 300磅级5.1MPa 600磅级10.20MPa

三丶衬氟法兰连接蝶阀(中线)

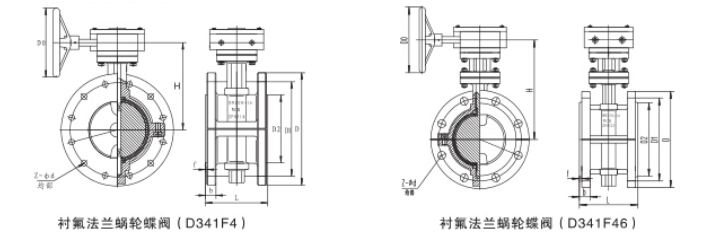

衬氟法兰连接蝶阀

技术标准

设计与制造

GB/T12238

结构长度

GB12221

法兰尺寸

HG/T20592-2009 ANS B1S52212

连接尺寸

对夹、法兰式

驱动方式

 手动、电动、气动

公称压力

0.61.01.62,5MPa

压力试验

GB/T13927-92 API 598

基本型号

手动

D41F4/P(半衬)

蜗轮

D341F4/(半衬)

D41F46/P(半衬)

D341F46/(半衬)

D41F4(全衬)

D341F4(全衬)

D41F46(全衬)

D341F4(全衬)

气动

D61F4/P(半衬)

电动

D941F4/(半衬)

D6146/P(半衬)

D941F46/(半衬)

D61F4(全衬)

D941F4(全衬)

D61F46(全衬)

D941F4(全衬)

四、衬氟法兰蝶阀主要零部件材料

序号

零件名称

精铸球墨铸铁

碳钢

不锈钢

QT

C

P

R

PL

RL

1

/下阀体

QT400

WCB

CF8

CF8M

CF3

CF3M

2

碟板

WCB

WCB

CF8

CF8M

CF3

CF3M

3

阀轴

1Cr13/40Cr

WCr1340Cr

1Cr18Ni9Ti

40Cr1Cr18Ni12Ti

40Cr00Cr18NiTi10

40Cr00Cr17Ni14mO2

4

衬里层/阀座

PETF((F4)FEP(F46)PFA(可溶F4)PO(聚烯)

5

O型阀

FEP+FPM(氟橡胶外包F46)

6

弹性条(垫)

Si(硅橡胶)

7

调节垫

0Cr18Ni19

0Cr18Ni9

1Cr17Ni12

1Cr18Ni12Mo2T12

00Cr18Ni10

00Cr18Ni14Mo2

8

螺栓

35

35

1Cr17

1Cr17Ni2

1Cr8Ni2

1Cr19Ni2

9

螺母

45

45

0Cr19Ni9

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

10

手柄

A3Z
