超薄型对夹式球阀

普通球阀相比,超薄型对夹式球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点,此外,超薄型对夹式球阀阀座采用弹性密封结构,密封可靠,启闭轻松,超薄型对夹式球阀设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。

超薄型对夹式球阀 产品参数

产品型号: Q71F
连接方式: 对夹式
结构形式: 浮动式
驱动方式: 手动、气动、电动
产品口径: DN15~DN250
公称压力: PN1.6、2.5、4.0MPa
阀门材质: 碳钢WCB、不锈钢304/316/316L

与普通球阀相比,超薄型对夹式球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外,阀座采用弹性密封结构,密封可靠,启闭轻松。设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。根据用户需要,可设有防静电结构。设置了90°开关带孔定位片,根据需要可以加锁,防止误操作。

一、超薄型对夹式球阀的适用工况

超薄型对夹式球阀及对夹保温夹套球阀适用于Class150PN1.02.5MPa,工作温度29~180(密封圈为增强聚四氟乙烯)29~300(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

二、超薄型对夹式球阀的优点

1.流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线相通,介质流过球阀,相当于流过一段直通的管子,在各类球阀中球阀的流体阻力最小。

2.启闭迅速,启闭时只需把球体转动90°,方便而迅速。

3.结构较简单,体积较小,重量较轻。特别是它的高度远小于闸阀和截止阀。

4.密封性能较好。球阀一般采用具有弹性的软质密封圈。

三、超薄型对夹式球阀的技术参数

阀类

传动方式

连结形式

结构形式

密封面

公称压力(MPa)

阀体材料

球阀

6-气动

6s-气动带手动

对夹式

浮动球直通

F-氟塑料

H-合金钢

PPL

1.6

2.5

4.0

6.4

按表内阀体

材料代号

公称通径DN(mm)

15-150

适用介质

水、蒸汽、油品

硝酸类

醋酸类

适用温度

-28℃~250

控制型式

双作用/单作用

作用型式

切断/调节

输入信号

电信号:010mA-410mA 气信号20100kPa

回信电压

AC220V/DC24V

工作介质

净化压缩压气

执行器

型号

GT系列、HY系列

气源压力

0.40.7MPa

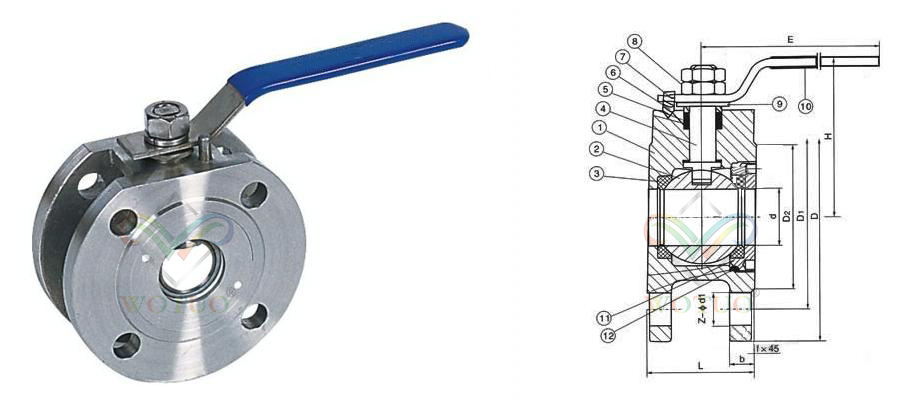

四、超薄型对夹式球阀的主要零件材料 超薄型对夹式球阀结构图

序号

NO

零件名称

材质

1

阀体

不锈钢CF8M/CF8

碳钢WCB

2

不锈钢316/304

不锈钢SS304

3

密封垫

聚四氟乙烯PTFE

聚四氟乙烯PTFE

4

阀杆

不锈钢316/304

不锈钢SS304

5

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

6

定位锁

不锈钢304

不锈钢SS304

7

手柄

不锈钢304

不锈钢SS304

8

阀杆螺母

不锈钢304

不锈钢SS304

9

填料压盖

不锈钢304

不锈钢SS304

10

手柄套

塑料

塑料

11

密封瓶帽

不锈钢316/304

不锈钢SS304

12

垫圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE


五、超薄型对夹式球阀的外形结构和连接尺寸

SIZE

1/2"

3/4"

1"

11/4"

11/2"

2"

21/2"

3"

4"

5"

6"

8"

d

15

19

23.5

30

36

45

58

67

76

100

125

195

L

32

38.5

45

55

62

72

95

120

145

200

225

275

D

95

105

115

135

145

160

180

195

215

245

280

335

D1

65

75

85

100

110

125

145

160

180

210

240

295

D2

45

55

65

78

85

100

120

135

155

185

210

265

H

62

70

79

86

92

102

158

172

187

200

240

278

E

110

125

135

150

150

180

250

300

350

650

840

1000

b

14

14

16

16

18

20

22

24

24

26

26

28

z-d1

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-23

12-20

f

2

2

2

3

3

3

3

3

3

3

3

3
