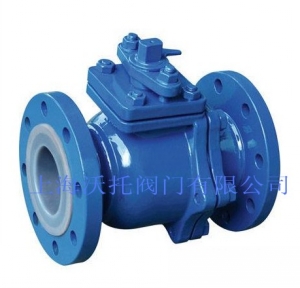

衬四氟球阀

衬四氟球阀采用FEP衬里层的衬四氟球阀具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质;衬四氟球阀采用全通径、浮动球结构,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,…

衬四氟球阀 产品参数

产品型号: Q41F4
连接方式: 法兰
结构形式: 浮动式
驱动方式: 手动、气动、电动、涡轮传动
产品口径: DN15~250mm
公称压力: PN1.6、2.5、4.0MPa
阀门材质: 碳钢WCB、不锈钢304/316/316L

一、衬四氟球阀特点
1.采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质;
 2.
采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护;
3.
启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲击承压件内的可能性,从根本上保证了工程中的使用安全性;

 4.结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏;
5.
两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片式球阀允许主阀体与两侧体分离,可实现在线快速更换、维修。
二、衬四氟球阀设计规范

 设计与制造: GB122237

结构长度: GB12221

法兰尺寸:GB/T9113.1

压力试验: GB/T13927 JB/T9092

 三、衬四氟球阀性能参数

型号

Q41F4-16c

Q41F46-16

Q41PFA -16C

Q41PO -16C

工作压力(MPa

1.6

1.6

1.6

1.6

适用温度(℃)

-20150

适用介质

腐蚀性介质

材料

阀体

铸钢衬聚四氟乙烯F46 /F4/PFA/ PO

球体

铸钢外包聚四氟乙烯F46/F4/ PFA/ PO

密封圈

增强聚四氟乙烯F46/ F4/PFA /PO

填料

聚四氟乙烯F46/F4/ PFA/ PO

四、衬四氟球阀主要尺寸

公称通径

DN

主要外形尺寸 mm prime out-from dimensions

L

D

D1

D2

f

b

z-Ød

L0

H

20

140

105

75

50



3



15

4-Ø14

150

115

25

150

115

85

55

150

115

32

165

140

100

75





4-Ø18

200

125

40

180

150

110

85





3.5

19

250

130

50

200

165

125

100

130

65

220

185

145

150



21

300

140

80

250

200

160

135



8-Ø18

400

200

100

280

220

180

155

400

220

125

320

250

215

160



4

22

500

117

150

360

285

240

210

8-Ø22

500

130

200

400

335

295

265

27

12-Ø23

1000

300
