一、三通球阀的概述
三通球阀可为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。三通切换阀有T形和L形。T形能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L形只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。球阀是用带圆形通孔的球体作启闭件，球体随阀杆转动，以实现启闭动作的阀门。
二、三通球阀的优点
1．三通球阀的流体阻力小，全开时球体通道、阀体通道和连接管道的截面积相等，并且成直线相通，介质流过球阀，相当于流过一段直通的管子，在各类阀门中球阀的流体阻力最小。
2．三通球阀启闭迅速，启闭时只需把球体转动90°，方便而迅速。
3．三通球阀结构较简单，体积较小，重量较轻。特别是它的高度远小于闸阀和截止阀。
4．三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰连接少，可靠性高，设计实现了轻量化。
5．三通球阀的使用寿命长，流通能力大，阻力小。
三、三通球阀的执行标准
设计依据Design Standard | GB | ASME |
设计标准 Design Standard | GB/T 12237 | ASME B 16.34 |
结构长度 Face to Face | GB/T 12221 | ASME B 16.10 |
连接法兰Flanged Size | JB/T 79 | ASME B16.5 |
实验和检验 Test and Inspection | JB/T 9092 | API 598 |
四、三通球阀的压力试验
试验压力(MPa) | 公称压力(MPa) | 压力级(class) | JIS(K) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
强度试验 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 |
密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 |
气密试验 | 0.4～0.7MPa | |||||||||

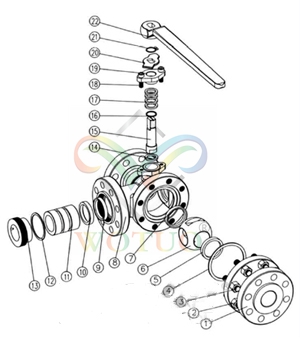

五、三通球阀的零件材料
序号 | 零件名称 | 材质 |
注：系列阀门主要零部件及密封面的材质可根据实际工况调价或用户特殊要求设计选用 | |
GB | ASTM | |||
1 | 右体 | WCB | A216-WCB | |
2 | 螺母 | 35 | A194-2H | |
3 | 螺柱 | 35CrMoA | A193-B7 | |
4 | 垫片 | 柔性石墨+不锈钢 | 柔性石墨+不锈钢 | |
5 | 密封圈 | PTFE | PTFE | |
6 | 球体 | 25+ENP | A105 + ENP | |
7 | 密封圈 | PTFE | PTFE | |
8 | 阀体 | WCB | A216-WCB | |
9 | 密封圈 | PTFE | PTFE | |
10 | 密封圈 | PTFE | PTFE | |
11 | 阀座 | 25 | A105 | |
12 | O型圈 | 氟橡胶 | 氟橡胶 | |
13 | 预紧螺母 | 25 | A105 | |
14 | 填料 | 1Cr13 | A276-410 | |
15 | 阀杆 | 1Cr13 | A182-F6a | |
16 | 垫片 | PTFE | PTFE | |
17 | 填料 | 柔性石墨 | 柔性石墨 | |
18 | 螺钉 | 35CrMoA | A193-B7 | |
19 | 填料压盖 | WCB | A276-WCB | |
20 | 定位片 | Q235A | 碳钢 | |
21 | 挡圈 | 65Mn | AISI 1556 | |
22 | 手柄 | KT330-08 | A47-667 32510 | |

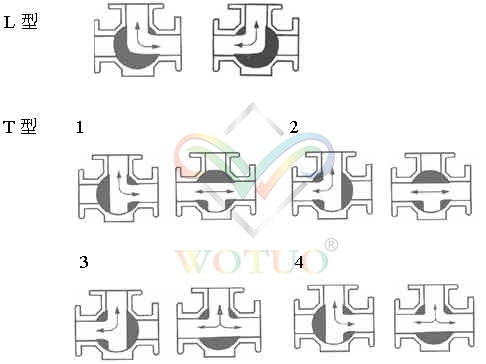

六、三通球阀的内部流通示意图

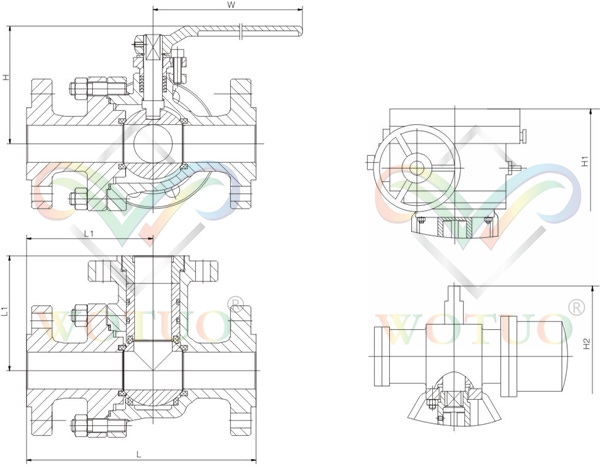

七、三通球阀的主要外形和连接尺寸
DN (mm) | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
NPS(in) | 1/2 | 3/4 | 1 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
L | 140 | 165 | 165 | 250 | 260 | 320 | 320 | 370 | 510 | 510 | 580 | 680 | 720 | |
L1 | 70 | 83 | 83 | 125 | 130 | 160 | 160 | 185 | 255 | 255 | 290 | 335 | 360 | |
手动 | H | 64 | 84 | 84 | 152 | 157 | 183 | 183 | 195 | 355 | 355 | 430 | 475 | 550 |
W | 130 | 160 | 200 | 500 | 500 | 600 | 600 | 700 | 850 | 850 | 1000 | 1000 | 1000 | |
Kg | 3.5 | 4.5 | 6.8 | 10.5 | 14.2 | 22.1 | 28.5 | 49.5 | 58.4 | 65.2 | 75.8 | 95.2 | 125 | |
电动 | H1 | - | - | - | - | - | - | 546 | 558 | 718 | 742 | 817 | 878 | 946 |
电动装置 | - | - | - | - | - | - | Q60-1 | Q60-1 | Q60-1 | Q120-1 | Q120-1 | Q120-1 | Q120-1 | |
气动 | H2 | 215 | 235 | 260 | 328 | 400 | 427 | 488 | 500 | 660 | 756 | 831 | 952 | 1020 |
电动装置 | AG09 | AG09 | AG13 | AG13 | AW13 | AW13 | AW13 | AW17 | AW17 | AW20 | AW20 | AW28 | AW28 | |
