止回阀工作原理,止回阀安装使用说明书

一、止回阀介绍

感谢您选用了沃托阀门止回阀。止回阀作为承压设备的一类,具有潜在的压力危害。提供本说明书是本公司的业务,为您在选用、保管、安装、使用和维修阀门时提供安全指导。

沃托阀门生产的止回阀是作为标准产品按BS1868ASME B16.34设计的,设计时根据压力等级进行了足够的强度计算,并提供了一定的安全余量,止回阀的制造和检验以一套严格的质量保证体系得以保证,这些设计和质量保证以经过第三方批准。

沃托阀门的止回阀设计未考虑每个特定的工况,用户或管道系统的设计者应根据其特定的工况,正确选择和使用合适磅级和材料的止回阀。作为按常规设计的止回阀,选用时提请用户注意以下几点:

——工作压力、工作温度是否超出ASME B16.34的范围。

——止回阀的设计未考虑运输、风载和地震载荷

——止回阀的设计考虑了通常情况下的腐蚀,在ASME B16.34壁厚的基础上增加了6mm左右的腐蚀余量,未考虑特定条件下的腐蚀。

——止回阀的设计未考虑磨损。

——止回阀的设计未考虑特定条件下的疲劳

——止回阀的设计未考虑支架、附件、管线产生的反作用力或动能

——止回阀的设计未考虑不稳定液体的分解而引起的压力升高或突然致冷

二、止回阀用途和技术性能

1、止回阀用途

本系列止回阀主要用于石油、化工、电站等行业中,限制介质的逆向流动,从而使系统正常运行。

2、止回阀技术性能:

设计标准:    BS1868ASME B16.34

法兰尺寸:    ASME B16.5

结构长度:    ASME B16.10

公称通径:             50~750 mm2~30”

公称压力:             20~420 bars (150~2500LB)

适用温度:             见表9

适用介质:             见表9

主体材料:    ASTM 材料,见表7

内件材料:    API600内件材料,见表8

止回阀试验:      API598

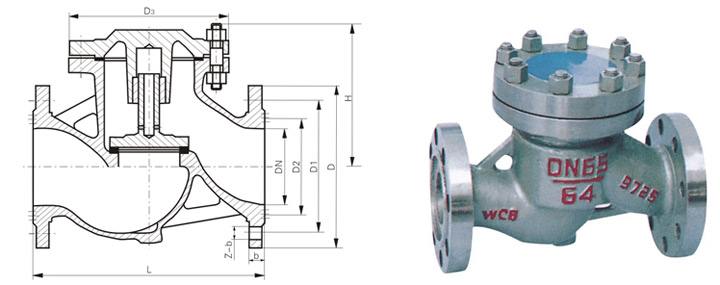

止回阀结构见图一、二, 连接尺寸和主要外形尺寸见表1~6

止回阀安装结构



1 DN50~7502~30” 20bars(150LB) 止回阀连接尺寸及外形尺寸

DN

L

d

G

C

D

B

n-d1

H

重量kg

50

203

51

92

120.5

152

15.9

4-19

151

14

65

216

64

105

139.5

178

17.6

4-19

168

20

80

241

76

127

152.5

190

19.1

4-19

171

25

100

292

102

157

190.5

229

23.9

8-19

204

40

125

330

127

186

216

254

23.9

8-22

230

56

150

356

152

216

241.5

279

25.4

8-22

297

71

200

495

203

270

298.5

343

28.5

8-22

352

118

250

622

254

324

362

406

30.3

12-25

390

177

300

699

305

381

432

483

31.8

12-25

438

263

350

787

337

413

476

533

35.1

12-29

477

353

400

864

387

470

539.5

597

36.6

16-29

525

542

450

978

438

533

578

635

39.7

16-32

582

632

500

978

489

584

635

698

43

20-32

627

855

550

1067

540

641

692

750

46

20-35

751

914

600

1295

591

692

739.5

813

47.8

20-35

880

970

700

1448

692

800

863.5

927

71.4

24-35

935

1600

750

1524

743

857

914.5

984

74.7

28-35

970

1990

2 DN50~7502~30” 50bars(300LB) 止回阀连接尺寸及外形尺寸

DN

L

d

G

C

D

B

n-d1

H

重量kg

50

267

51

92

127

165

22.4

8-19

176

20

65

292

64

105

149.5

190

25.4

8-22

185

30

80

318

76

127

168

210

28.5

8-22

216

38

100

356

102

157

200

254

31.8

8-22

259

64

125

400

127

186

235

279

35.1

8-22

304

84

150

445

152

216

270

318

36.6

12.22

317

115

200

533

203

270

330

381

41.2

12-25

380

191

250

622

254

324

387.5

444

47.8

16-29

434

310

300

711

305

381

451

521

50.8

22-25

511

450

350

838

337

413

514.5

584

53.9

20-32

561

644

400

864

387

470

571.5

648

57.2

20-35

596

840

450

978

432

533

628.5

711

60.5

24-35

675

1025

500

1016

483

584

686

775

63.5

24-35

730

1320

550

1118

533

641

743

840

66.6

24-41

796

1615

600

1346

584

692

813

914

69.9

24-41

860

1931

700

1499

686

800

940

1035

90.5

28-45

1163

2660

750

1594

737

857

997

1092

92

28-48

1270

3230

3 DN50~6002~24”100bars(600LB)止回阀连接尺寸及外形尺寸

DN

L

d

G

C

D

b

n-d1

H

重量kg

50

292

51

92

127

165

25.4

8-19

184

28

65

330

64

105

149.5

190

28.5

8-22

210

45

80

356

76

127

168

210

31.8

8-22

232

56

100

432

102

157

216

273

38.1

8-25

263

93

125

508

127

186

266.5

330

44.5

8-29

295

160

150

559

152

216

292

356

47.8

12-29

374

202

200

660

200

270

349

419

55.7

12-32

426

339

250

787

248

324

432

508

63.5

16-35

517

513

300

838

298

381

489

559

66.6

20-35

569

750

350

889

327

413

527

603

69.9

20-38

622

885

400

991

375

470

603

686

76.2

20-41

680

1220

450

1092

419

533

654

743

82.6

20-45

752

1620

500

1194

464

584

724

813

88.9

24-45

975

2120

550

1295

511

641

778

870

95.3

24-47

1015

2562

600

1397

559

692

838

940

102.0

24-51

1111

3100

4 DN50~4002~16” 150bars(900LB)止回阀连接尺寸及外形尺寸

DN

L

d

G

C

D

B

n-d1

H

重量kg

50

368

47

92

165.0

216

38.1

8-25

296

70

65

419

57

105

190.5

244

41.2

8-29

300

100

80

381

73

127

190.5

241

38.1

8-25

300

91

100

457

98

157

235.0

292

44.5

8-32

327

150

125

559

121

186

279.5

349

50.8

8-35

482

225

150

610

146

216

317.5

381

55.7

12-32

441

305

200

737

191

270

393.5

470

63.5

12-38

502

510

250

838

238

324

470.0

546

69.9

16-38

664

810

300

965

282

381

533.5

610

79.3

20-38

775

1120

350

1029

311

413

559.0

641

85.9

20-41

782

1380

400

1130

356

470

616.0

705

88.9

20-45

838

1900

6 DN50~3002~12”420bars(2500LB)止回阀连接尺寸及外形尺寸

DN

L

d

G

C

D

B

n-d1

H

重量kg

50

451

38.1

92

171.5

235

50.8

8-29

416

145

65

508

47.0

105

197.0

267

57.2

8-32

419

240

80

578

57.0

127

228.5

305

66.6

8-35

441

330

100

673

73.0

157

273.0

356

76.2

8-41

479

650

125

794

92.0

186

324.0

419

92.0

8-48

495

1050

150

914

111.0

216

368.0

483

108.0

8-54

511

1400

200

1022

146.0

270

438.0

552

127.0

12-54

711

2420

250

1270

184.0

324

540.0

673

165.1

12-67

851

3750

300

1422

219.0

381

619.5

962

184.2

12-73

1000

5500

三、止回阀主要零件材料

用户应根据工作温度、工作压力、工作介质按ASME B16.34标准温压等级表规定选用材料、止回阀压力等级。制造商只对定单上指明的材料、止回阀压力等级负责。对由于用户选用的材料、止回阀的压力级与使用条件的不一致性不负责任。

    7止回阀主要零件材料表

No PartsName

Materials

    阀体

ASTM A216-WCB

ASTM A352-LCB

ASTM A352-LCC

ASTM A217-WC6

ASTM A217-WC9

ASTM A351 CF8

ASTM A351 CF8M

ASTM A351 CF3

ASTM A351 CF3M

    阀盖

ASTM A216-WCB

ASTM A352-LCB

ASTM A352-LCC

ASTM A217-WC6

ASTM A217-WC9

ASTM A351 CF8

ASTM A351 CF8M

ASTM A351 CF3

ASTM A351 CF3M

    摇杆

ASTM A216-WCB

ASTM A352-LCB

ASTM A352-LCC

ASTM A217-WC6

ASTM A217-WC9



ASTM A351 CF8

   垫片

    150~600LB,不锈钢缠绕垫      900~1500LB,金属垫

   螺柱

ASTM A193 B7

ASTM A320 L7M

ASTM A320 L7M

ASTM A193 B16

ASTM A193 B16

ASTM A193 B8

   螺母

ASTM A194 2H

ASTM A320 7M

ASTM A320 7M

ASTM A194 4

ASTM A194 4

ASTM A194 8



8止回阀常用内件配对材料表

API 600内件号

座圈密封面

阀板密封面

阀杆

上密封座

隔环



1

ER410

  ER410

ASTM A182 F6a

ASTM A182 F6a

ASTM A182 F6a

2

304

304

ASTM A182 F304

ASTM A182 F304

ASTM A182 F304

5

 STL

  STL

ASTM A182 F6a

ASTM A182 F6a

ASTM A182 F6a

8

 STL

  ER410

ASTM A182 F6a

ASTM A182 F6a

ASTM A182 F6a

9

Monel

 Monel

  Monel

Monel

  Monel

10

    316

  316

   ASTM A182 F316

    ASTM A182 F316

   ASTM A182 F316

12

    STL

  316

   ASTM A182 F316

    ASTM A182 F316

   ASTM A182 F316

9止回阀 壳体材料的适用介质和温度范围

ASTM

A216-

WCB

ASTM A352-

LCB

ASTM A352-LCC

ASTM A217-WC6

ASTM A217-WC9

ASTM A351- CF8

ASTM A351- CF8M

ASTM A351- CF3

ASTM A351 -CF3M

RECOMMEND TEMPERATURE LIMITS

-29~427

-46~343

-46~343

-29~593

-29~593

-29~537

-29~537

-29~427

-29~454

APPLICATION

STEAM,WATER,OIL VAPOUR,GAS and GENERAL SERVICE

LOW TEMPERATURE SERVICE STEAM,WATER,OIL VAPOUR,GAS



HIGH TEMPERATURE SERVICE STEAM,WATER,OIL VAPOUR,GAS



HIGH and LOW TEMPERATURE SERVICE

CORROSION RESISTANCE

四、止回阀工作原理和结构说明

1 、止回阀工作原理

       本系列阀门为单向止回阀,当介质正向流动时,阀瓣在流体压力作用下开启;当介质反向流动时,阀瓣在重力和反向流体压力下关闭,将通道截断。

2 、止回阀 结构说明

 止回阀两端连接采用法兰端结构或对焊端结构,由用户在订单中指明

止回阀中腔密封150LB采用强力垫(增强石墨板)300~600LB采用不锈钢石墨缠绕垫、900~1500LB采用环形金属垫。

止回阀采用楔形面密封形式,止回阀密封面可根据用户要求按API600规定材料制作。

五、止回阀运输

   止回阀运输之前,应准备好绳索、起吊设备和运输工具,并检查止回阀包装,包装损坏的应修订好;包装应符合标准要求。

   止回阀装运起吊时,绳索应系在吊环上,止回阀起吊应轻起轻放,不要撞击他物,放置应平稳。

   止回阀在运输中应爱护油漆、铭牌和法兰密封面;不允许在地面上拖拉止回阀,更不允许将止回阀两端密封面落地移动。

   在施工现场暂不安装的止回阀,不要拆开包装,应放置在安全的地方,并作好防雨、防尘的工作。

 六、止回阀保管

 止回阀应存放在干燥通风的室内,止回阀通道及法兰水线应用防护盖封闭。

长期存放的止回阀使用前应重新检查,清除污物,特别注意密封面的清洁,防止密封面损伤,重新进行压力试验合格后使用。

七、止回阀安装

安装前应仔细核对止回阀标志是否与使用要求相符,并检查管道 介质流向是否与阀体箭头流向标志一致。

如果管线中有脉动源,止回阀应安装在远离脉动源的地方。

安装前应检查止回阀通道和密封面,如有污垢附着,应用清洁的软布擦去。

采用法兰端结构的止回阀,用户应根据使用温度、使用压力、使用介质选用合适的螺柱、垫片,并对称均匀拧紧螺柱、螺母,螺柱应是全螺纹,且大于1英寸的螺柱应为8UN系列螺纹。

 采用对焊端结构连接的止回阀,用户应按照ASME B31.3的要求进行焊接和热处理,焊接应由有资格的人员进行,并在工艺评定合格后方可施焊。对ASTM A217 WC6材料应焊前预热,预热温度1490C;焊后热处理,热处理温度704~7460C,保温时间按管子壁厚2.4min/mm。对ASTM A217 WC9材料应焊前预热,预热温度1770C;焊后热处理,热处理温度704~7600C,保温时间按管子壁厚2.4min/mm

八、止回阀使用与维修

不允许在运行中的止回阀上敲打、站人或支承重物

对止回阀的腔体壁厚每三个月测量一次,如测得壁厚小于表10厚度应更换止回阀。

        10 阀体最小壁厚

20bars

150lb

50bars

300lb

100bars

600lb

150bars

900lb

250bars

1500lb

420bars

2500lb

DN50(2”)

5.59

6.35

6.35

7.88

11.18

15.75

DN65(2-1/2”)

5.59

6.35

7.12

8.64

12.70

19.05

DN80(3”)

5.59

7.12

7.88

10.42

15.75

22.36

DN100(4”)

6.35

7.88

9.40

12.70

20.58

27.69

DN125(5”)

7.12

8.64

11.18

15.00

23.12

34.04

DN150(6”)

7.12

9.66

12.70

18.29

27.69

40.39

DN200(8”)

7.88

11.18

15.75

22.36

35.82

52.33

DN250(10”)

8.64

12.70

19.05

26.93

43.69

65.79

DN300(12”)

9.66

14.23

23.12

31.75

50.80

76.97

DN350(14”)

10.42

15.75

24.64

35.06

55.63

DN400(16”)

11.18

17.53

27.69

39.63

63.50

DN450(18”)

11.94

19.05

31.00

DN500(20”)

12.70

20.58

34.04

DN600(24”)

14.48

23.88

40.39

DN700(28”)

15.75

27.18

DN750(30”)

16.77

28.96

止回阀使用后,应进行定期在役检查,经常检查密封面密封及磨  损等情况;填料是否老化,失效;阀体是否发生腐蚀现象,如发现上述情况,应及时进行修理或更换。对水、油介质建议每隔三个月检修一次,对腐蚀性介质建议每隔一个月检修一次,或按当地法规规定。止回阀经过检修后,重新进行装配、调整,进行密封性能试验,同时记录检修时更换零部件的清单,以备查考。

止回阀垫片、螺栓螺母的更换用户可选择合适的尺寸自行更换,止回阀垫片也可在订货时作为备件订购,供维修时更换。止回阀在带压情况下打开阀盖或带压情况下更换螺栓、螺母是不允许的。止回阀在更换垫片、螺栓螺母后,应经试压合格后使用。

止回阀密封面的维修用户可自行维修,但应保证其密封性,试压合格后使用。

止回阀内件一般进行更换,不推荐维修,内件的更换应选用的提供的零件,如时间不允许,无法找到阀门制造商零件,用户应根据NEWAY图纸严格制作,检验合格后更换。制造商不对由于非制造商提供的零件造成的危害负责。

 止回阀的承压件不推荐维修,如发现承压件由于使用时间太长而造成影响安全的缺陷,用户应及时更换新止回阀。

对在线的阀体进行焊接修理是不允许的。

九、止回阀可能发生的故障、原因及消除方法

可能发生的故障

发生故障的原因

消除方法

密封面间渗漏

密封面有污物附着

密封面损坏

将污物清除干净

重新加工整修

阀门卡阻

摇杆机构位置不正

2. 摇杆、阀瓣和销轴连接处磨损

3. 摇杆变形或断裂

截断介质,卸下阀门,进行修复或更换零件

中法兰处渗漏

中法兰螺栓松驰

垫片失效

拧紧中法兰螺母

更换垫片

阀体和阀盖破损泄漏

水击破损阀门

疲劳破损

冻裂

1.超过使用期限、出现早期疲劳缺陷的阀门应更换

2.冬天不用的阀门应排除水介质

十、止回阀质量保证

止回阀质量保证期,自交货出厂后18个月。制造商对由于材料缺陷和按正常操作和使用条件下的止回阀的质量负责。对由于不适当的安装、不适当的维修、修理和改动,制造商不负责任。

用户在发现质量问题后,应通知制造商,制造商保持对这些问题进行调查的权利。

制造商的保证的业务只限于下列条件:

—材料修补费用

—零件更换和材料费用

—补偿用户采购的费用

制造商对不可预期的自然灾害如:地震、台风等造成的超出阀门自身缺陷的损坏不负责任。

对超出本限定范围的其它保证,由用户与制造商商定

相关产品

在线咨询
扫一扫
关注公众号
