美标蝶阀型号编制说明,美标蝶阀型号编制方法

美标蝶阀型号编制说明,美标蝶阀型号编制方法

美标蝶阀广泛适用于低压、中压、高压、钢铁治金、石油、化工、电力等工业管道上作截断或调节介质流量用。随着高科技发展的不断进步，工况要求也越来越高，新型美标蝶阀产品也在不断进入市场，对于美标蝶阀附加条件的增加、传动方式的升级、结构形式的改变、耐温耐压耐腐对材质的要求提高，产生了一系列的新型蝶阀产品。为此沃托公司结合国际编制标准融合公司内部制造产品进行细分整合，为工业正确选型及对沃托美标蝶阀有更多的认识。以下为公司最新蝶阀型号编制方法的最新说明，如有不解请联系我司技术工程师为您讲解。

美标蝶阀型号编制说明,美标蝶阀型号编制方法

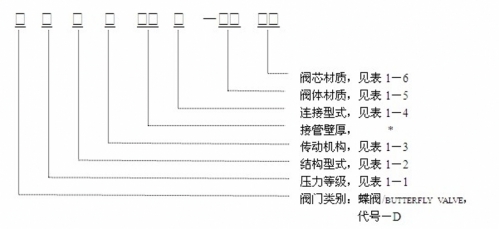

   注*：只有“连接型式”中为BW时才有此项

表1－1, 美标蝶阀压力等级

代号

压力等级

应用垫片

应用螺栓/螺母


PN(公制)

CL(磅制)

（最低要求）

（最低要求）

1

1.0


石棉垫片

35#/25#；35CrMoA/35#

1a

1.0


石棉垫片

35#/25#；35CrMoA/35#

2

2.0

150

石棉垫片,缠绕垫片

35#/25#；35CrMoA/35#

2a

1.6


石棉垫片,缠绕垫片

35#/25#；35CrMoA/35#

3

5.0

300

缠绕垫片

35CrMoA/35#；25Cr2MoVA/35CrMo；





0Cr18Ni9/0Cr18Ni9

3a

2.5


缠绕垫片

35CrMoA/35#；25Cr2MoVA/35CrMo；





0Cr18Ni9/0Cr18Ni9

4

6.8

400

缠绕垫片

35CrMoA/35#；25Cr2MoVA/35CrMo；





0Cr18Ni9/0Cr18Ni9

4a

4.0


缠绕垫片

35CrMoA/35#；25Cr2MoVA/35CrMo；


(MF)



0Cr18Ni9/0Cr18Ni9

5

10.0

600

缠绕垫片，八角形金属垫片

35CrMoA/35#；25Cr2MoVA/35CrMo;




/OCTAGON TYPE RING

0Cr18Ni9/0Cr18Ni9

5a

6.3

600

缠绕垫片，

35CrMoA/35#；25Cr2MoVA/35CrMo;


(MF)



0Cr18Ni9/0Cr18Ni9

6


800

缠绕垫片

35CrMoA/35#；25Cr2MoVA/35CrMo;





0Cr18Ni9/0Cr18Ni9

7

15.0

900

八角形金属垫片/OCTAGON TYPE

ASTM A194  B7/A194  2H；ASTM A194




RING(或缺省)

  B16/A194  4；ASTM  A453   660A/A194   8C

8

25.0

1500

八角形金属垫片/OCTAGON TYPE

ASTM A194  B7/A194  2H；ASTM A194




RING(或缺省)

  B16/A194  4；ASTM  A453   660A/A194   8C

9

42.0

2500

八角形金属垫片/OCTAGON TYPE

ASTM A194  B7/A194  2H；ASTM A194




RING(或缺省)

  B16/A194  4；ASTM  A453   660A/A194   8C

A

CL150-CL800




B





C





注：¬每个阀门选用何种材料的垫片和螺栓、螺母由“阀体材料”确定。

    ­对CL900.1500.2500三个等级的阀门，一般采用压力密封阀盖，此时“阀盖垫片”和“阀盖螺栓”项缺省。

    ®等级1a、2a、3a、4a、5a适用于JB标准阀门。

表1－2，美标蝶阀结构型式

代号

结构型式

结构型式解释

应用标准

结构长度标准



法兰连接型式，双偏心结构



1

FL-DE

FLANGE JOINT TYPE,DOUBLE ECCENTRIC

API609

API609



STRUCTURE





对夹连接型式，双偏心结构



2

WF-DE

WAFER TYPE,DOUBLE ECCENTRIC

API609

API609



STRUCTURE





法兰连接型式，三偏心结构



3

FL-TE

FLANGE JOINT TYPE,TRIPLE ECCENTRIC

API609

API609



STRUCTURE





对夹连接型式，三偏心结构



4

WF-TE

WAFER TYPE,TRIPLE ECCENTRIC

API609

API609



STRUCTURE








5

(自定义)

(自定义)








表1－3，美标蝶阀传动机构

代号

传动型式

$

手动

A

电动/ELECTRIC MOTOR OPERATED

B

气动/AIR MOTOR OPERATED

C

伞齿轮驱动/BEVEL GEAR OPERATED

D

链条传动/REMOTE OPERATED WITH CHAIN

E

延长杆传动/OPERATED WITH EXTENDED STEM

F

远距离铰链联接杆传动(简称：远距离手动)/REMOTE OPERATED WITH JOINT & LEVER

H

蜗轮蜗杆传动/

表1－4，美标蝶阀连接型式

代号

连接型式

连接型式解释

S

SW

承插焊/SOCKET WELDED

T

NPT

60°锥管螺纹/NATIONAL TAPER PIPE THREAD

G

Rc

55°锥管螺纹/55° TAPER PIPE THREAD

R

RF

凸台面法兰连接/RAISED FACE

J

RJ

环槽面法兰连接/RING JOINT

W

BW

对焊连接/BUTT－WELDED

P

PIPE

阀门两端各带一段150mm长的管子/EACH ENDWITH A 150mm SHORT PIPE

F

MF(F)

凹凸面连接（凹面）/MALE-FEMALE FACE(FEMALE)

A

RF-NPT


表1－5，美标蝶阀阀体材质

代号

阀体材质/BODY

公称压力

阀盖垫片材料/GASKET

阀盖螺栓材料BOLT/NET

阀杆填料/PACKING

1 锻造碳素钢类/FORGED CARBON STEEL



£CL150

特制石棉垫片(£400℃耐油/酸/碱)

35#/25#

¬DN£40:304金属丝与柔

H1

ASTM A105

CL300,400,800

304＋柔性石墨缠绕垫片

35CrMoA/35#

性石墨编织填料



CL600

软铁，八角型金属垫片

35CrMoA/35#

DN³50:304金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环



£CL150

304＋聚四氟乙烯缠绕垫片

35CrMoA/35#

¬DN£40:304金属丝与柔

H2

ASTM A350-LF2

CL300,400,800

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

性石墨编织填料



CL600

LF2，八角型金属垫片

35CrMoA/35CrMo

DN³50:304金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环



£CL150

304＋聚四氟乙烯缠绕垫片

35CrMoA/35#

¬DN£40:304金属丝与柔

H3

ASTM A350-LF3

CL300,400,800

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

性石墨编织填料



CL600

LF3，八角型金属垫片

35CrMoA/35CrMo

DN³50:304金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环







2 铸造碳素钢类/CAST CARBON STEEL



£CL150

特制石棉垫片(£400℃耐油/酸/碱)

35#/25#

¬DN£40: 304金属丝与柔

J1

ASTM

CL300,400

304＋柔性石墨缠绕垫片

35CrMoA/35#

性石墨编织填料


 A216-WCB

CL600

软铁，八角型金属垫片

35CrMoA/35#

DN³50:304金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环



£CL150

304＋聚四氟乙烯缠绕垫片

35CrMoA/35#

¬DN£40: 304金属丝与柔

J2

ASTM

CL300,400

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

性石墨编织填料


 A352-LCB

CL600

LF2，八角型金属垫片

35CrMoA/35CrMo

DN³50:304金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环



£CL150

304＋聚四氟乙烯缠绕垫片

35CrMoA/35#

¬DN£40: 304金属丝与柔

J3

ASTM

CL300,400

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

性石墨编织填料


 A352-LC3

CL600

LF3，八角型金属垫片

35CrMoA/35CrMo

DN³50:304金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环







3 锻造合金钢(FORGED ALLOY STEEL)



£CL150,800

304＋柔性石墨缠绕垫片

35CrMoA/35#

¬DN£40:304金属丝与柔

K1

ASTM A182-F1

CL300,400

304＋柔性石墨缠绕垫片

35CrMoA/35#

性石墨编织填料



CL600

5Cr-0.5Mo，八角型金属垫片

35CrMoA/35CrMo

DN³50:304金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环



£CL150,800

304＋柔性石墨缠绕垫片

35CrMoA/35#

¬DN£40:304金属丝与柔

K2

ASTM A182-F11

CL300,400

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

性石墨编织填料



CL600

5Cr-0.5Mo，八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:304金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环

表1－5，美标蝶阀阀体材质（续）

代号

阀体材质/BODY

公称压力

阀盖垫片材料/GASKET

阀盖螺栓材料BOLT/NET

阀杆填料/PACKING



£CL150,800

304＋柔性石墨缠绕垫片

35CrMoA/35#

¬DN£40:304金属丝与柔

K3

ASTM A182-F22

CL300,400

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

性石墨编织填料



CL600

5Cr-0.5Mo，八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:304金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环



£CL150,800

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

¬DN£40:304金属丝与柔

K4

ASTM A182-F5

CL300,400

304＋柔性石墨缠绕垫片

25Cr2MoVA/35CrMo

性石墨编织填料



CL600

5Cr-0.5Mo，八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:304金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环



£CL150,800

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

¬DN£40:304金属丝与柔

K5

ASTM A182-F9

CL300,400

304＋柔性石墨缠绕垫片

25Cr2MoVA/35CrMo

性石墨编织填料



CL600

0Cr18Ni9，八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:304金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环







4 铸造合金钢(CAST ALLOY STEEL)



£CL150

304＋柔性石墨缠绕垫片

35CrMoA/35#

¬DN£40: 304金属丝与柔

L1

ASTM

CL300,400

304＋柔性石墨缠绕垫片

35CrMoA/35#

性石墨编织填料


 A217-WC1

CL600

5Cr-0.5Mo，八角型金属垫片

35CrMoA/35CrMo

DN³50:304金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环



£CL150

304＋柔性石墨缠绕垫片

35CrMoA/35#

¬DN£40:304金属丝与柔

L2

ASTM

CL300,400

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

性石墨编织填料


 A217-WC6

CL600

5Cr-0.5Mo，八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:304金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环



£CL150

304＋柔性石墨缠绕垫片

35CrMoA/35#

¬DN£40:304金属丝与柔

L3

ASTM

CL300,400

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

性石墨编织填料


 A217-WC9

CL600

5Cr-0.5Mo，八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:304金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环



£CL150

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

¬DN£40:304金属丝与柔

L4

ASTM

CL300,400

304＋柔性石墨缠绕垫片

25Cr2MoVA/35CrMo

性石墨编织填料


 A217-C5

CL600

5Cr-0.5Mo，八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:304金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环



£CL150

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

¬DN£40:304金属丝与柔

L5

ASTM

CL300,400

304＋柔性石墨缠绕垫片

25Cr2MoVA/35CrMo

性石墨编织填料


 A217-C12

CL600

0Cr18Ni9，八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:304金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环







5 锻造不锈钢(FORGED AUST.SS)



£CL150,800

304＋柔性石墨缠绕垫片

35CrMoA/35#

¬DN£40:304金属丝与柔

M1

ASTM

CL300,400

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

性石墨编织填料


A182-F304

CL600

0Cr18Ni9，八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:304金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环



£CL150,800

316＋柔性石墨缠绕垫片

35CrMoA/35#

¬DN£40:316金属丝与柔

M2

ASTM

CL300,400

316＋柔性石墨缠绕垫片

35CrMoA/35CrMo

性石墨编织填料


A182-F316

CL600

0Cr17Ni12Mo2,八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:316金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环



£CL150,800

321＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

¬DN£40:321金属丝与柔

M3

ASTM

CL300,400

321＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

性石墨编织填料


A182-F321

CL600

0Cr18Ni11Ti,八角型金属垫片

0Cr18Ni9/0Cr18Ni9

DN³50:321金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环



£CL150,800

321＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

¬DN£40:321金属丝与柔

M4

ASTM

CL300,400

321＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

性石墨编织填料


A182-F347

CL600

0Cr18Ni11Ti,八角型金属垫片

0Cr18Ni9/0Cr18Ni9

DN³50:321金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环

表1－5，美标蝶阀阀体材质（续）

代号

阀体材质/BODY

公称压力

阀盖垫片材料/GASKET

阀盖螺栓材料BOLT/NET

阀杆填料/PACKING



£CL800

304H＋柔性石墨缠绕垫片

25Cr2MoVA/35CrMo

¬DN£40:304H金属丝与柔

M5

ASTM

CL300,400

304H＋柔性石墨缠绕垫片

25Cr2MoVA/35CrMo

性石墨编织填料


A182-F304H

CL600

304H,八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:304H金属丝与柔性



CL900-2500

（缺省）

（缺省）

石墨编织填料＋柔性石墨环



£CL800

316H＋柔性石墨缠绕垫片

25Cr2MoVA/35CrMo

¬DN£40:316H金属丝与柔

M6

ASTM

CL300,400

316H＋柔性石墨缠绕垫片

25Cr2MoVA/35CrMo

性石墨编织填料


A182-F316H

CL600

0Cr17Ni12Mo2,八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:316H金属丝与柔性



CL900-2500

（缺省）

（缺省）

石墨编织填料＋柔性石墨环



£CL150,800

304L＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

¬DN£40:304L金属丝与柔

M7

ASTM

CL300,400

304L＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

性石墨编织填料


A182-F304L

CL600

304L,八角型金属垫片

0Cr18Ni9/0Cr18Ni9

DN³50:304L金属丝与柔性



CL900-2500

（缺省）

（缺省）

石墨编织填料＋柔性石墨环



£CL150,800

316L＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

¬DN£40:316L金属丝与柔

M8

ASTM

CL300,400

316L＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

性石墨编织填料


A182-F316L

CL600

316L,八角型金属垫片

0Cr18Ni9/0Cr18Ni9

DN³50:316L金属丝与柔性



CL900-2500

（缺省）

（缺省）

石墨编织填料＋柔性石墨环







铸造不锈钢（CAST AUST.S.S)



£CL150

304＋柔性石墨缠绕垫片

35CrMoA/35#

¬DN£40:304金属丝与柔

N1

ASTM

CL300,400

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

性石墨编织填料


 A351-CF8

CL600

304，八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:304金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环



£CL150

316＋柔性石墨缠绕垫片

35CrMoA/35CrMo

¬DN£40:316金属丝与柔

N2

ASTM

CL300,400

316＋柔性石墨缠绕垫片

25Cr2MoVA/35CrMo

性石墨编织填料


 A351-CF8M

CL600

0Cr17Ni12Mo2,八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:316金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环



£CL150

321＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

¬DN£40:321金属丝与柔

N3

ASTM

CL300,400

321＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

性石墨编织填料


 A351-CF8C

CL600

0Cr18Ni11Ti,八角型金属垫片

0Cr18Ni9/0Cr18Ni9

DN³50:321金属丝与柔性石



CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环



£CL150

304L＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

¬DN£40:304L金属丝与柔

N4

ASTM

CL300,400

304L＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

性石墨编织填料


 A351-CF3

CL600

304L,八角型金属垫片

0Cr18Ni9/0Cr18Ni9

DN³50:304L金属丝与柔性



CL900-2500

（缺省）

（缺省）

石墨编织填料＋柔性石墨环



£CL150

316L＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

¬DN£40:316L金属丝与柔

N5

ASTM

CL300,400

316L＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

性石墨编织填料


A351-CF3M

CL600

316L,八角型金属垫片

0Cr18Ni9/0Cr18Ni9

DN³50:316L金属丝与柔性



CL900-2500

（缺省）

（缺省）

石墨编织填料＋柔性石墨环



£CL150

304H＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

¬DN£40:304H金属丝与柔

N6

ASTM

CL300,400

304H＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

性石墨编织填料


A351-CF10

CL600

304H,八角型金属垫片

0Cr18Ni9/0Cr18Ni9

DN³50:304H金属丝与柔性



CL900-2500

（缺省）

（缺省）

石墨编织填料＋柔性石墨环



£CL150

316H＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

¬DN£40:316H金属丝与柔

N7

ASTM

CL300,400

316H＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

性石墨编织填料


A351-CF10M

CL600

316H,八角型金属垫片

0Cr18Ni9/0Cr18Ni9

DN³50:316H金属丝与柔性



CL900-2500

（缺省）

（缺省）

石墨编织填料＋柔性石墨环

注：¬如果阀门的结构型式为“2”、“8”和“9”，即阀盖为压力密封阀盖，则该表中的“阀盖垫片材料”和“阀

    盖螺栓材料”栏缺省。

如果阀门的结构型式为“5”，则该表中的“阀杆填料”栏缺省。

表1－6，美标蝶阀阀芯材质

代号

阀座密封面/SEAT SURFACE

闸板密封面/DISC SURFACE

阀杆/STEM

8 0

PTFE

CF8

13%Cr

8 1

RUBBER

CF8

13%Cr

8 2

PTFE

 Hard 13%Cr

13%Cr

8 3

 RUBBER

Hard 13%Cr

13%Cr

8 4

13%Cr

Hard 13%Cr

13%Cr

8 5

CF8

CF8

304

8 6

CF8M

CF8M

316H





相关产品：水力控制阀、截止阀、闸阀、氧气阀、球阀


相关产品

在线咨询
扫一扫
关注公众号
