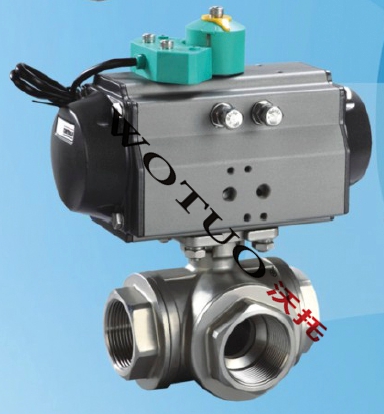

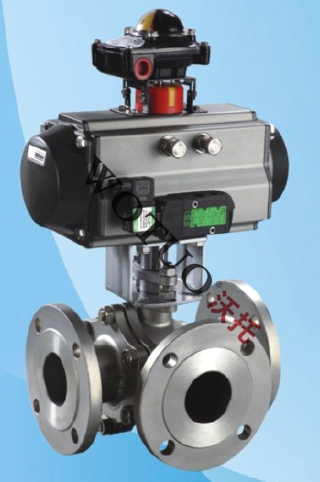

T型气动三通球阀和L型气动三通球阀的区别

三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L三通球阀型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。

从在工艺上来说,T型气动三通球阀可以替代L型气动三通球阀,但L型球阀则无法替代T型球阀!在使用过程中应当按照不同的工况,选择不同的结构形式,并且T型球阀可以直流而L型球阀不可以。

1、气动三通球阀、三通球阀在结构上采用一体化结构,四面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化

2、三通球阀使用寿命长,流通能力大,阻力小

3、三通球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态

T型气动三通球阀和L型气动三通球阀的区别T型气动三通球阀和L型气动三通球阀的区别

气动三通球阀是一种新型三通口切换型球阀,可用于对三条管路介质进行换向、分流或合流的控制,根据球芯结构不同,可分为T型或L型,T型气动三通球阀和L型气动三通球阀的区别,主要在于内部结构上的不同,从外形上是看不出区别的!T型球阀能使三条正交的管道,相互联通和切断第三条通道,起分流、合流作用,而L型球阀只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。

气动三通球阀流向图

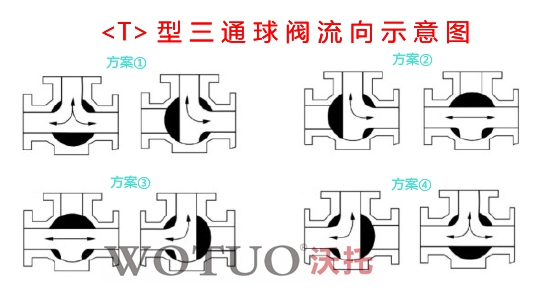

①T型气动三通球阀流向示意图

T型气动三通球阀和L型气动三通球阀的区别

从上图可以看出,T型球阀主要用于介质的分流或者混合,L型球阀主要用于换向!L型三通球阀用于不需要3通的分配和切换,操作更为方便,只有两个阀位,而且有定位,转90度即可,不会出错;T型三通球阀通道选择范围多,阀位也多,一般没有定位,如果替代L型的要转180度。

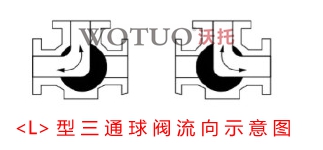

L型气动三通球阀流向示意图

T型气动三通球阀和L型气动三通球阀的区别

从在工艺上来说,T型气动三通球阀可以替代L型电动三通球阀,但L型球阀则无法替代T型球阀!在使用过程中应当按照不同的工况,选择不同的结构形式,并且T型球阀可以直流而L型球阀不可以。
